掘削機械

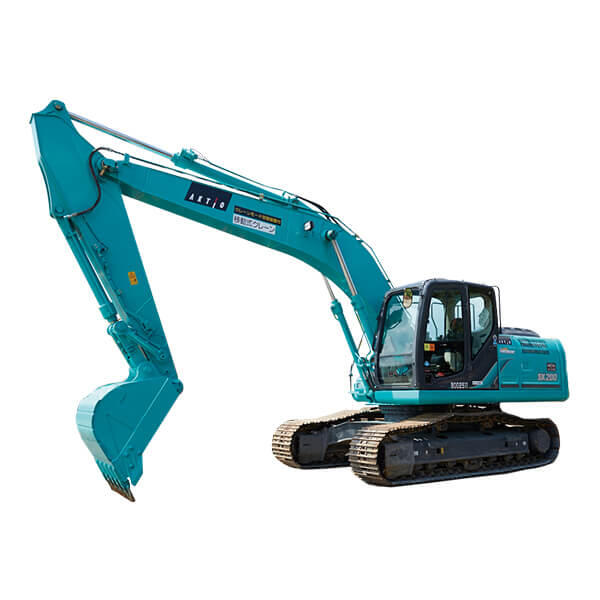

クレーン機能付バックホー小旋回

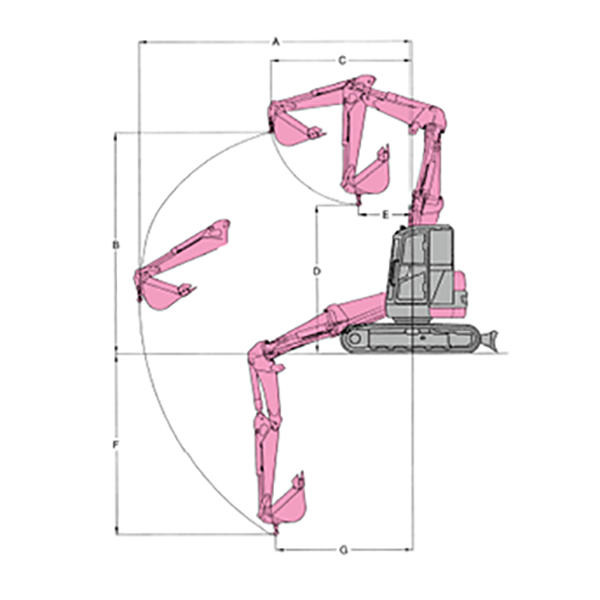

作業範囲図
◆運転および作業に必要な資格
クレーンの運転：「移動式クレーン運転士免許」取得者または「小型移動式クレーン運転技能講習」修了者に限られます。
玉掛作業：玉掛技能講習修了者
土木作業：車両系建設機械運転技能講習修了者
VAC 10NF3は「特教」「特自検」
クレーンの運転：「移動式クレーン運転士免許」取得者または「小型移動式クレーン運転技能講習」修了者に限られます。
玉掛作業：玉掛技能講習修了者
土木作業：車両系建設機械運転技能講習修了者
VAC 10NF3は「特教」「特自検」
- 技能講習
- 特定自主検査
| 商品コード | VAC 10NF3 | VAC 12CF3 | VAC 18CF3 | VAC 20CFZ | VAC 25GNZ | VAC 25GPZ | VAC 25JNC | VAC 45KNZ |
|---|---|---|---|---|---|---|---|---|
| 呼称（m3） | 0.1 | 0.12 | 0.18 | 0.2 | 0.25 | 0.25 | 0.25 | 0.45 |
| 新JIS表示（m3） | 0.06 | 0.09 | 0.11 | 0.21 | 0.28 | 0.28 | 0.28 | 0.45 |
| メーカー | クボタ | クボタ | クボタ | クボタ | キャタピラー | コベルコ | ヤンマー | コベルコ |
| 型式 | RX-205 | RX-306 | RX-406 | RX-506 | 308SR | SK80UR-6E | B7-5B | SK130UR-5 |
| クローラシュー | ゴムパッド/鉄 | ゴムシュー | ゴムシュー | ゴムシュー | ゴムパッド/鉄 | ゴムパッド/鉄 | ゴムパッド/鉄 | ゴムパッド/鉄 |
| 走行速度（km/h） | 2.2〜4.2 | 2.7〜4.6 | 2.9〜4.4 | 2.6〜4.5 | 4.9〜3.1 | 2.6〜5.3 | 2.5〜4.5 | 3.4〜5.6 |
| 接地圧（kPa｛kgf/cm2｝） | 24.6｛0.26｝ | 29.3｛0.30｝ | 34.7｛0.35｝ | 31.3｛0.32｝ | 34｛0.35｝ | 36.5｛0.37｝ | 34.3｛0.35｝ | 43｛0.44｝ |
| 最大掘削力（kN｛kgf｝） | 21.2｛2,160｝ | 27.9｛2,845｝ | 30.1｛3,069｝ | 36.5｛3,725｝ | 60｛6,118｝ | 52.5｛5,350｝ | 54.8｛5,590｝ | 88.7｛9,050｝ |
| 性能寸法 バケット幅（mm） | 450 | 430 | 550 | 680 | 800 | 680 | 750 | 820 |
| 性能寸法 A：最大掘削高（mm） | 4,630 | 5,180 | 5,480 | 6,420 | 7,150 | 7,500 | 7,580 | 8,510 |
| 性能寸法 B：最大ダンプ高（mm） | 3,490 | 3,740 | 4,040 | 4,660 | 5,150 | 5,430 | 5,460 | 6,090 |
| 性能寸法 C：最大掘削深さ（mm） | 2,210 | 2,960 | 3,300 | 4,065 | 4,310 | 4,300 | 4,330 | 4,820 |
| 性能寸法 D：最大掘削半径（mm） | 3,860 | 4,530 | 4,850 | 5,730 | 6,310 | 6,480 | 6,410 | 7,570 |
| 作業範囲 A 最大吊上半径（mm） | 3,300 | 3,860 | 4,180 | 4,915 | 5,420 | 2,000 | 5,620 | 2,980 |
| 作業範囲 B 最大吊上高さ（mm） | 2,640 | 2,690 | 2,720 | 3,435 | 4,590 | 3,480 | 4,550 | 5,370 |
| 作業範囲 C 最大吊上高さ時半径（mm） | 1,045 | 1,550 | 1,680 | 2,040 | 2,710 | 3,780 | 2,900 | 2,000 |
| 作業範囲 D 最小吊上高さ（mm） | 2,500 | 2,390 | 2,330 | 2,930 | 2,800 | 1,010 | 3,050 | 1,210 |
| 作業範囲 E 最小吊上高さ時半径（mm） | 970 | 1,310 | 1,320 | 1,670 | 770 | 5,590 | 1,100 | 6,470 |
| 作業範囲 F 最大吊上深さ（mm） | 1,905 | 2,440 | 2,820 | 3,600 | 3,780 | 3,000 | 3,750 | 3,970 |
| 作業範囲 G 最大吊上深さ時半径（mm） | 1,860 | 2,010 | 2,010 | 1,975 | 2,270 | 3,380 | 2,830 | 3,700 |
| 吊上能力 最大能力（t×m） | 0.6×1.4 | 0.9×1.6 | 0.9×2.1 | 0.99×2.8 | 1.7×3.1 | 1.7×2.5 | 2.5×2.2 | 2.9×3.0 |
| 吊上能力 最小半径時（t×m） | 0.6×1.4 | 0.9×1.6 | 0.9×2.1 | 0.99×2.8 | 1.7×0.77 | 1.7×2.5 | 2.5×2.2 | 2.9×3.0 |
| 吊上能力 最大半径時（t×m） | 0.15×3.3 | 0.24×3.8 | 0.33×4.2 | 0.47×4.9 | 0.78×5.42 | 0.5×5.5 | 0.50×5.6 | 0.9×6.4 |
| 定格出力（kW/min-1） | 14.0/2,200 | 21.0/2,200 | 21.0/2,200 | 30.1/2,200 | 53.3/2,200 | 41/2,000 | 41.2/1,900 | 73.9/2,200 |
| 定格出力（PS/rpm） | 19/2,200 | 28.6/2,200 | 28.6/2,200 | 40.9/2,200 | 72.4/2,200 | 57/2,000 | 56/1,900 | 100/2,200 |
| 燃料タンク容量（L） | 27.5 | 41 | 41 | 60 | 145 | 120 | 100 | 190 |
| 寸法 全長L（mm） | 3,660 | 4,080 | 4,290 | 5,170 | 6,130 | 6,150 | 5,790 | 7,430 |
| 寸法 全幅W（mm） | 2,270 | 1,550 | 1,700 | 2,000 | 2,300 | 2,210 | 2,270 | 2,490 |
| 寸法 全高H（mm） | 1,400 | 2,470 | 2,480 | 2,550 | 2,540 | 2,260 | 2,630 | 2,810 |
| 質量（kg） | 2,020 | 3,170 | 3,780 | 5,440 | 7,800 | 8,120 | 7,800 | 13,800 |
◎クレーン作業の安全性・施工性を高めるクレーンモード自動切替装置付バックホーもございます。
注）クレーン機能付バックホーをクレーンモードで使用する場合は、安全を優先する為に旋回速度が遅くなります。
注）クレーン機能付バックホーをクレーンモードで使用する場合は、安全を優先する為に旋回速度が遅くなります。
