株式会社アクティオ
掘削機械
クレーン機能付バックホー

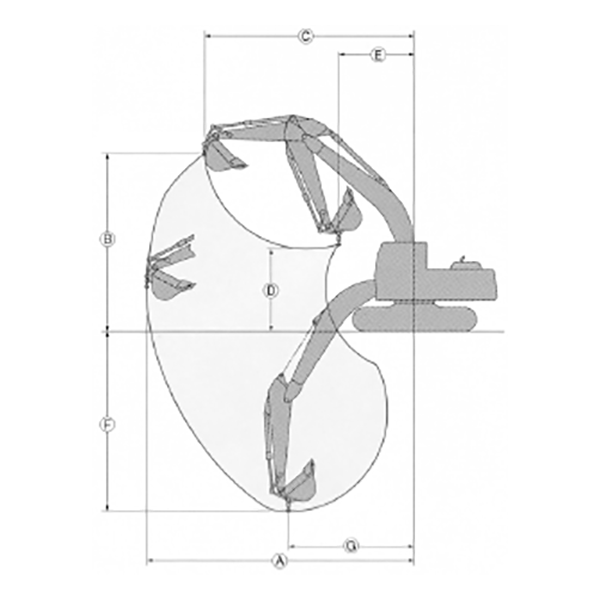

作業範囲図
◆運転および作業に必要な資格
クレーンの運転：
「移動式クレーン運転士免許」取得者または「小型移動式クレーン運転技能講習」修了者に限られます。
玉掛作業：玉掛技能講習修了者
土木作業：車両系建設機械運転技能講習修了者
クレーンの運転：
「移動式クレーン運転士免許」取得者または「小型移動式クレーン運転技能講習」修了者に限られます。
玉掛作業：玉掛技能講習修了者
土木作業：車両系建設機械運転技能講習修了者
- 技能講習
- 特定自主検査
| 商品コード | VCC 45KL3 | VCC 70KL1 | VCC 70KL1 | VCC 70KL1 | VCC 70VL7 |
|---|---|---|---|---|---|
| 呼称（m3） | 0.45 | 0.7 | 0.7 | 0.7 | 0.7 |
| 新JIS表示（m3） | 0.5 | 0.8 | 0.8 | 0.8 | 0.8 |
| メーカー | キャタピラージャパン | コベルコ | 住友建機 | キャタピラージャパン | コベルコ |

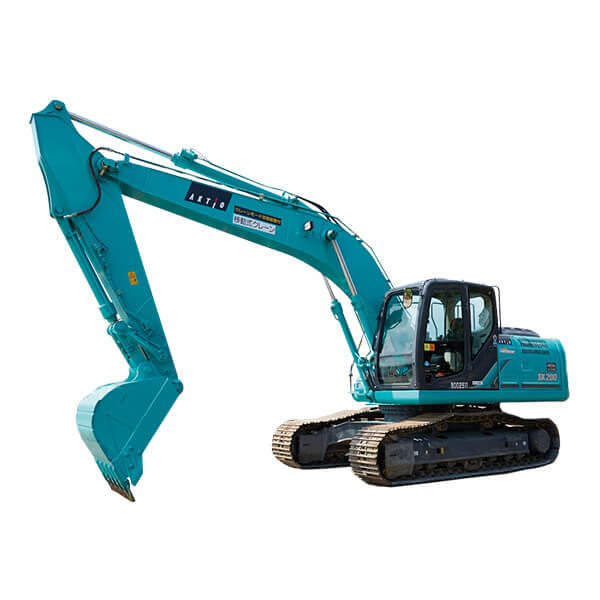

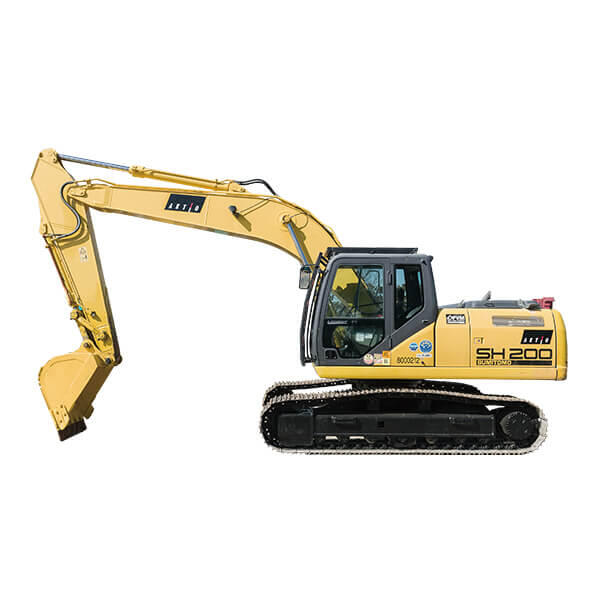

| 型式 | 312D | SK200-8 | SH200-5 | 320D | SK200-9 |
| クローラシュー | ゴムパッド/鉄 | ゴムパッド/鉄 | ゴムパッド/鉄 | ゴムパッド/鉄 | ゴムパッド/鉄 |
| 接地圧（kPa｛kgf/cm2｝） | 41｛0.42｝ | 45｛0.46｝ | 45｛0.46｝ | 47｛0.49｝ | 45｛0.46｝ |
| 作業範囲 A 最大吊上半径（mm） | 7,270 | 8,660 | 8,680 | 8,680 | 8,660 |
| 作業範囲 B 最大吊上高さ（mm） | 4,940 | 6,350 | 6,220 | 5,750 | 6,350 |
| 作業範囲 C 最大吊上高さ時半径（mm） | 5,400 | 6,070 | 6,150 | 6,800 | 6,070 |
| 作業範囲 D 最小吊上高さ（mm） | 2,230 | 3,240 | 3,240 | 2,690 | 1,520 |
| 作業範囲 E 最小吊上高さ時半径（mm） | 2,600 | 2,820 | 2,190 | 3,530 | 2,820 |
| 作業範囲 F 最大吊上深さ（mm） | 4,920 | 5,900 | 5,850 | 5,830 | 5,900 |
| 作業範囲 G 最大吊上深さ時半径（mm） | 3,450 | 3,970 | 4,120 | 4,200 | 3,970 |
| 吊上能力 最大能力（t×m） | 1.1×7.27 | 2.9×4.0 | 2.9×5.8 | 2.9×6.5 | 2.9×6.0 |
| 吊上能力 最小半径時（t×m） | 2.9×4.1 | 2.9×2.9 | 2.9×5.8 | 2.9×6.5 | 2.9×2.9 |
| 吊上能力 最大半径時（t×m） | 2.9×4.1 | 1.8×9.0 | 1.65×8.6 | 1.9×8.68 | 1.7×8.6 |
| 定格出力（kW/min-1） | 67/1,800 | 114/2,000 | 117/1,800 | 103/1,800 | 117/2,000 |
| 定格出力（PS/rpm） | 91/1,800 | 155/2,000 | 158/1,800 | 140/1,800 | 159/2,000 |
| 燃料タンク容量（L） | 250 | 370 | 410 | 410 | 370 |
| 寸法 全長L（mm） | 7,610 | 9,450 | 9,400 | 9,400 | 9,560 |
| 寸法 全幅W（mm） | 2,490 | 2,800 | 2,800 | 2,800 | 2,800 |
| 寸法 全高H（mm） | 2,830 | 2,980 | 2,970 | 3,010 | 3,070 |
| 質量（kg） | 12,700 | 19,700 | 20,010 | 20,400 | 19,900 |
◎クレーン機能付バックホーは、NETIS登録商品もございます。

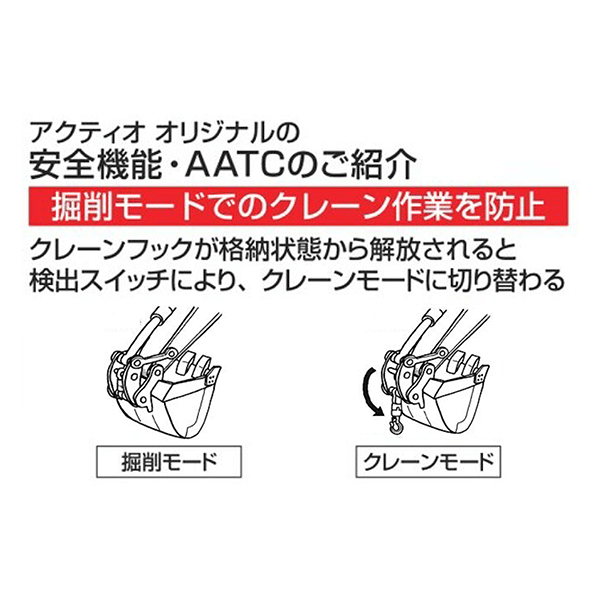

注）クレーン機能付バックホーをクレーンモードで使用する場合は、安全を優先する為に旋回速度が遅くなります。
注）クレーン機能付バックホーをクレーンモードで使用する場合は、安全を優先する為に旋回速度が遅くなります。
