仮設陰圧ハウス

新型コロナウイルス感染症の対策に関連し、弊社ではユニットハウスに改良を加えた「仮設陰圧ハウス」を開発いたしました。

仮設陰圧ハウス

仮設陰圧ハウスとは

①組立等が不要で、現地ですぐに使用可能

ほとんどの設備を内蔵した状態で納品可能な為、現地での組立などの必要がなく、すぐに使用することができます。※別途100V、200V外部電源または発電機が必要です。

仮設陰圧ハウス

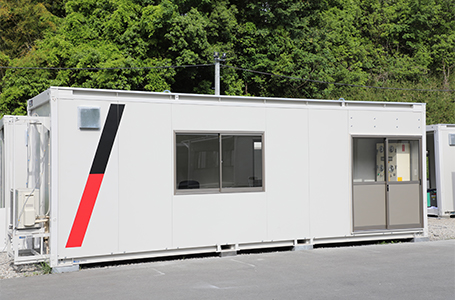

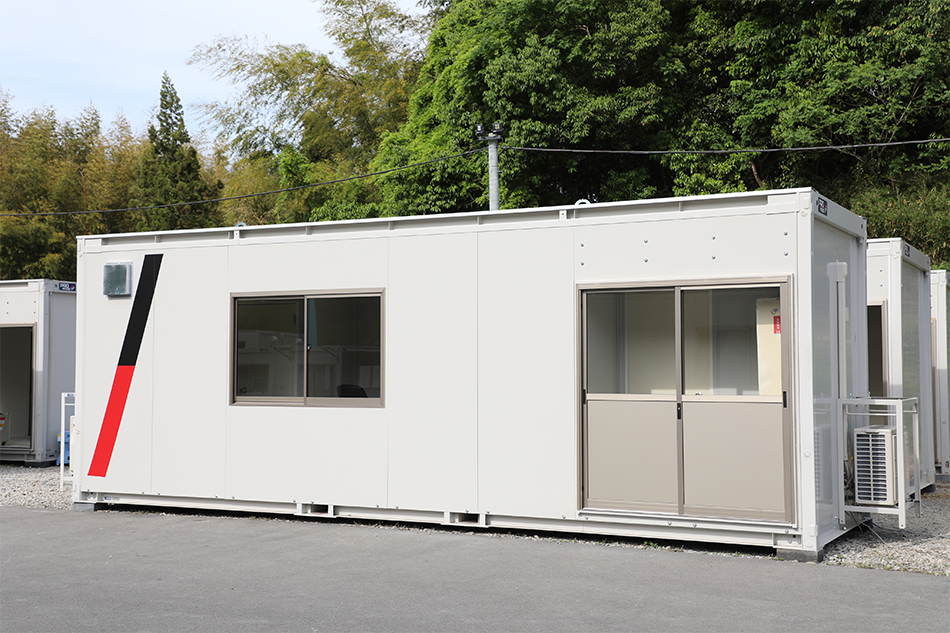

ハウス外観(L7,865~8,138mm×W2,285mm×H2,771mm)※ハウス室内はイメージ図なので、椅子・机・ベッドはハウスのセットには含まれておりません。

②室内を陰圧状態に保持

病院の陰圧室と同等の機能を保持している為、外部に室内の空気が漏れだすことはありません。
抗ウイルスHEPAフィルター内蔵換気装置を通して外へ排気するため、室内の空気は洗浄されています。

ハウス室内

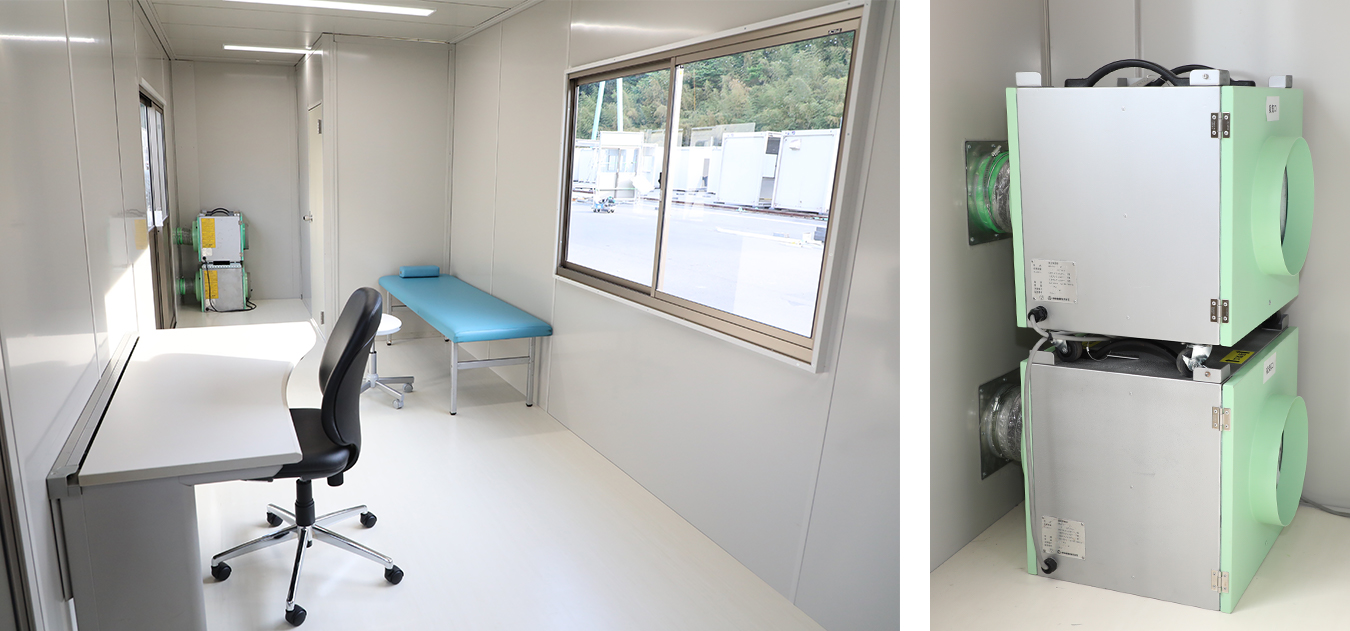

(左)ハウス室内 ※イメージ図、(右)抗ウイルスHEPAフィルター内蔵換気装置

③快適な環境

エアコンを完備しており、医療従事者の皆様に快適な空間で診察をしていただけます。
また、流し台やエアーシャワーなどオプションで取り付ける商品もございます。※流し台をご利用される際は給排水工事が必要(別費)です。

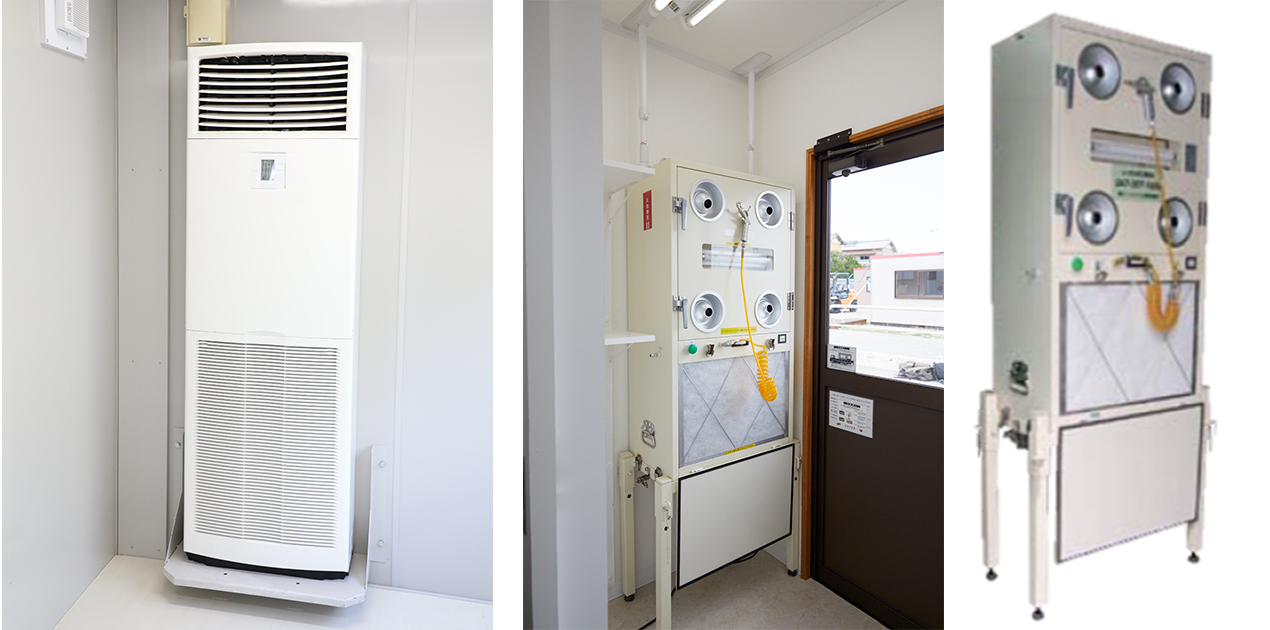

(左)エアコン(3馬力)、(右)抗ウイルスHEPAフィルター内蔵エアーシャワー(オプション)

(左)エアコン(3馬力)、(右)抗ウイルスHEPAフィルター内蔵エアーシャワー(オプション)

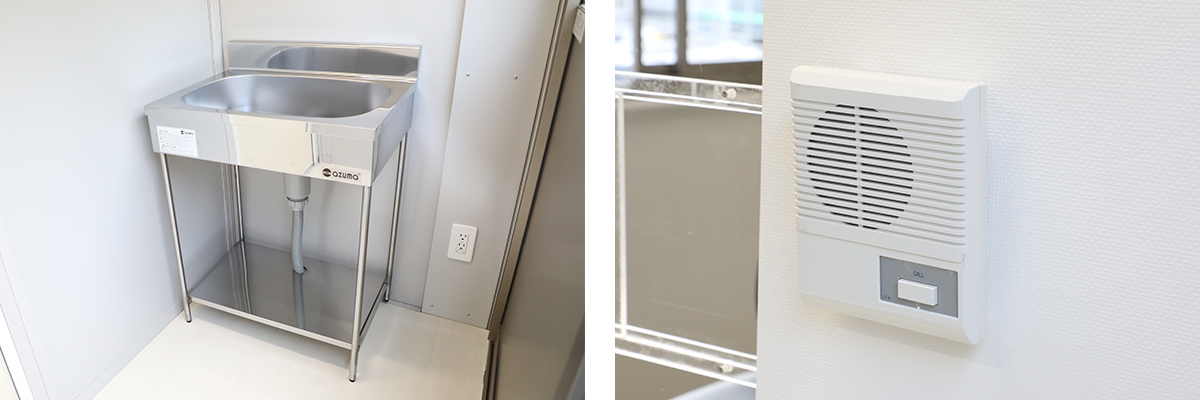

(左)流し台(オプション)、(右)インターホン(オプション D・E・Fのみ)

(左)流し台(オプション)、(右)インターホン(オプション D・E・Fのみ)

その他ご要望に合わせてご用意いたします。

④抗菌・抗ウイルス対策

ハウス内は、抗菌仕様の床材を使用しています。また、ハウス内壁には、抗ウイルス効果のある錯体ナノコロイド水溶液を噴霧しています。

コロナウイルスとは

コロナウイルスは発熱や上気道症状を引き起こすウイルスで、エンベロープと呼ばれる膜構造になっています。
現時点では、接触感染飛沫感染の2つが考えられますが、条件によっては空気感染の可能性も示唆されています。

感染経路 特徴 感染防止
対策
接触感染 皮膚や粘膜の接触、または医療従事者の手や医療器具、その他手すりなどのような物体の表面を介しての間接的なウイルスが付着して感染
  • 手指の消毒
  • 厨房衛生管理
飛沫感染 ウイルスを含んだ患者の咳やくしゃみ、あるいは気道の吸引などによって飛散した体液の粒子(飛沫)が他人の粘膜に付着して感染
  • マスクの着用
空気感染 飛沫として空気中に飛散したウイルスが、空気中で水分が蒸発して5㎛以下の軽い微粒子(飛沫核)となって長時間浮遊、長距離を移動して呼吸により粒子を吸い込むことにより感染
  • 空気感染対策用マスクの着用
  • エアフィルタ及び空調管理

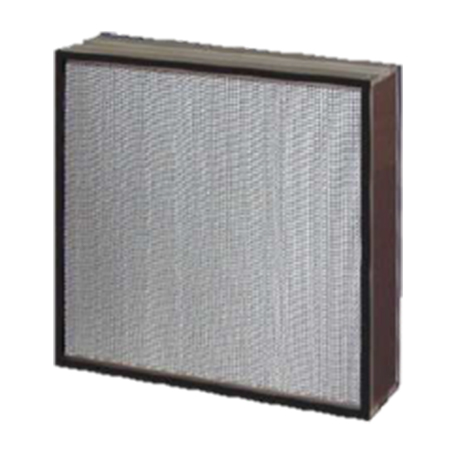

抗ウイルスHEPAフィルター Vanish HEPA Filter

抗ウイルスHEPAフィルター Vanish HEPA Filter
フィルターろ材上に固定化された、天然の溶菌酵素が捕集したコロナウイルスのエンベロープを破壊し、ウイルスを不活化させることができます。
天然の酵素を利用していることから安全性にも優れ、また、溶菌作用において、酵素自体は消費されないため長期間(3年以上)にわたりその効果を持続できます。※フィルター交換は、防護服や眼鏡、マスク、手袋を着用し、訓練を受けた者が実施

錯体ナノコロイド水溶液

錯体ナノコロイド水溶液は、噴霧加工することにより特殊な皮膜をつくり、⻑期間にわたりウイルス・細菌を除去、増殖させないという画期的な効果を発揮します。即効性があり、⻑く持続し、99%以上(特定のウイルスには99.99%)のウイルス減少率を実現しております。対応素材としてはタイル、ビニール、金属、ガラス、プラスチック、布などほとんどの物品に対応します。

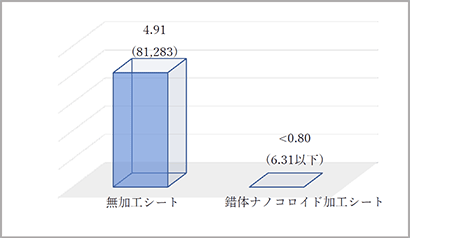

24時間放置後ウイルス感染価
(PFU/㎠)常用対数値
24時間放置後ウイルス感染価(PFU/㎠)常用対数値

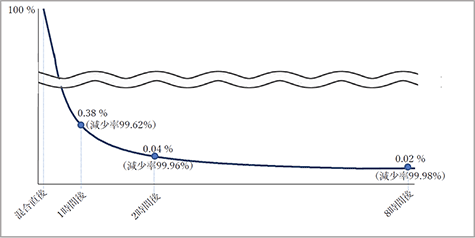

対照となるPBSのウイルス感染価(PFU/ml)を100%とした場合の、
試験素材のウイルス感染価(PFU/ml)の比率
対照となるPBSのウイルス感染価(PFU/ml)を100%とした場合の、試験素材のウイルス感染価(PFU/ml)の比率

一般社団法人日本錯体ナノコロイド協会ホームページリリース参照

仕様

3.8坪
呼称 5.0坪
設備 エアコン A・B・C (kw) 200V/3馬力
冷房7.1
暖房8.0
D・E・F
G・H
(kw) 200V/2馬力×2台
冷房4.5
暖房5.0
照明 (W) LED蛍光灯
40×4台
寸法 A・B・C 全長L (mm) 7,865
全幅W (mm) 2,285
全高H (mm) 2,771
D・E・F
G・H
全長L (mm) 8,138
全幅W (mm) 2,285
全高H (mm) 2,771
質量 A (kg) 2,495
B (kg) 2,421
C (kg) 2,287
D (kg) 2,641
E (kg) 2,567
F (kg) 2,433
G (kg) 2,621
H (kg) 2,413

レイアウトはご要望に合わせることが可能です。

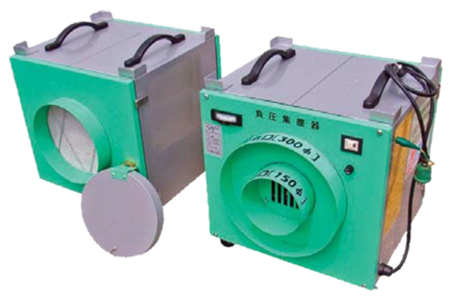

換気装置
呼称 換気装置
型式 MDFU-7Z(S)
電圧 (V) 100
ファン出力 (kW) 0.06
寸法 全長L (mm) 535
全幅W (mm) 450
全高H (mm) 531
質量 (kg) 25
抗ウイルスHEPAフィルター
呼称 抗ウイルスHEPAフィルター
型式 Vanish HEPA Filter
捕集効率 0.3㎛の粒子を
99.97%以上捕捉
ろ材 溶菌酵素特殊ガラスペーパ
換気装置 寸法(W×D×H) (mm) 350×98×350
質量 (kg) 1.6
エアー
シャワー
寸法(W×D×H) (mm) 500×50×500
質量 (kg) 2

レイアウトパターン 5.0坪

基本タイプ

主要用途:感染外来診察室、PCR検査室

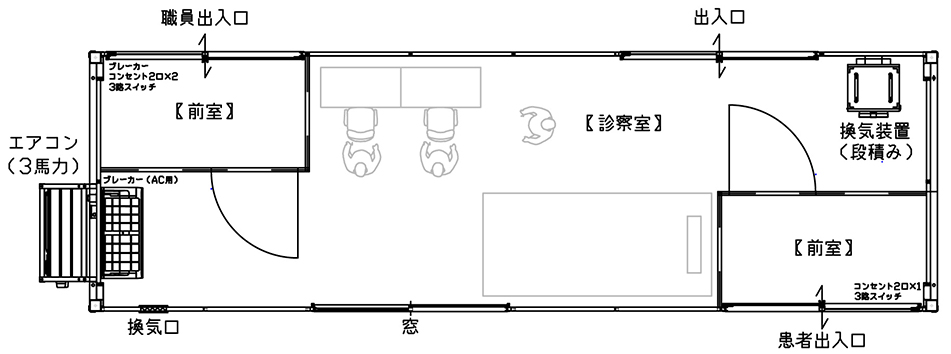

A前室2室

前室2室

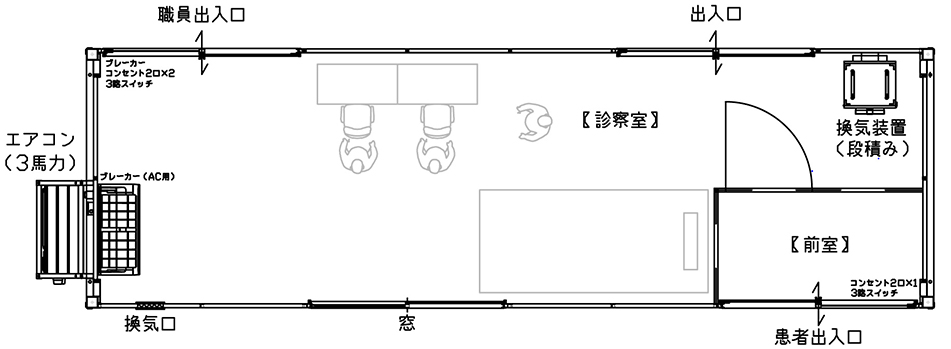

B前室1室(患者側のみ)

前室1室(職員側なし)

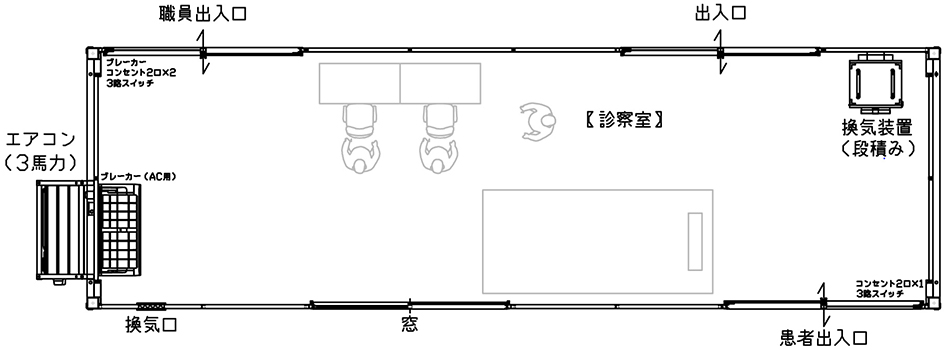

C前室なし

前室なし
外観

外観

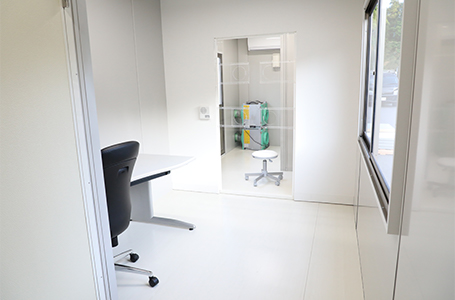

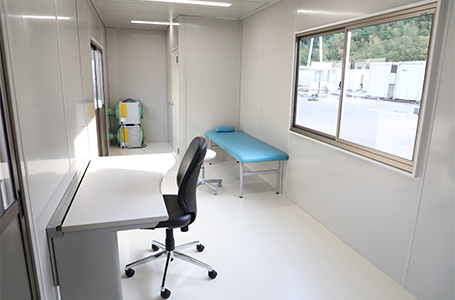

室内(B)

室内(B)※イメージ図

隔離タイプ

主要用途:感染外来診察室、PCR検査室

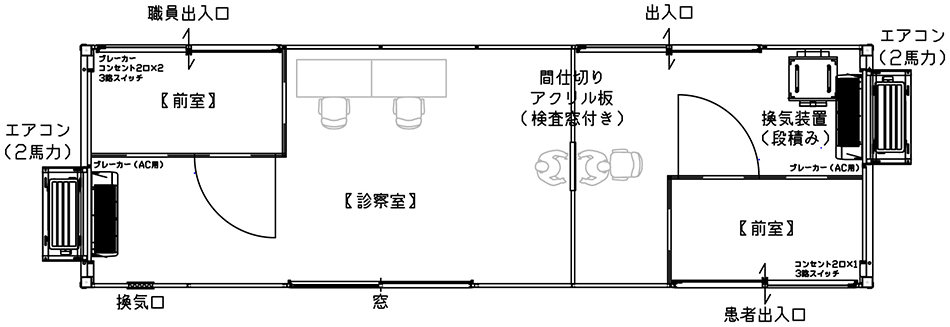

D前室2室、アクリル板で仕切りあり

前室2室、アクリル板で仕切りあり

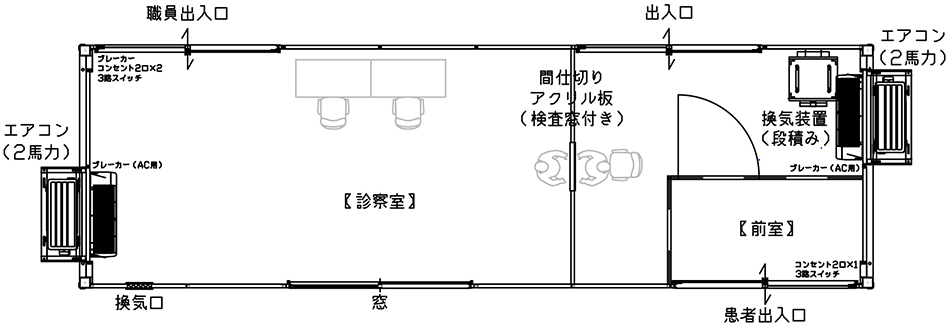

E前室1室(患者側のみ)、アクリル板で仕切りあり

前室1室(職員側なし)、アクリル板で仕切りあり

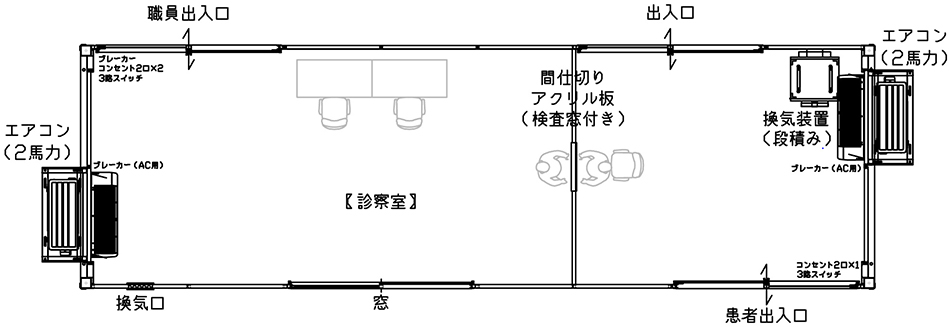

F前室なし、アクリル板で仕切りあり

前室なし、アクリル板で仕切りあり

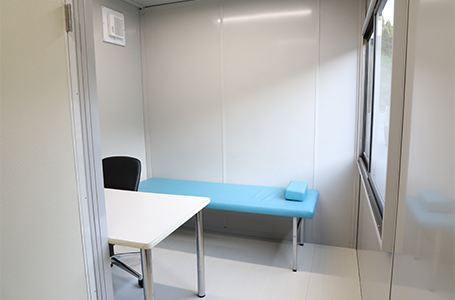

室内(D)

室内(D)※イメージ図

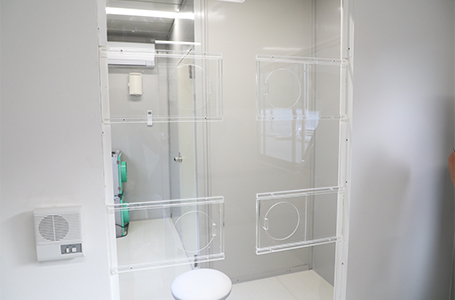

検査窓(開閉式)

検査窓(開閉式)※イメージ図

診察室2室タイプ

主要用途:感染外来診察室、PCR検査室

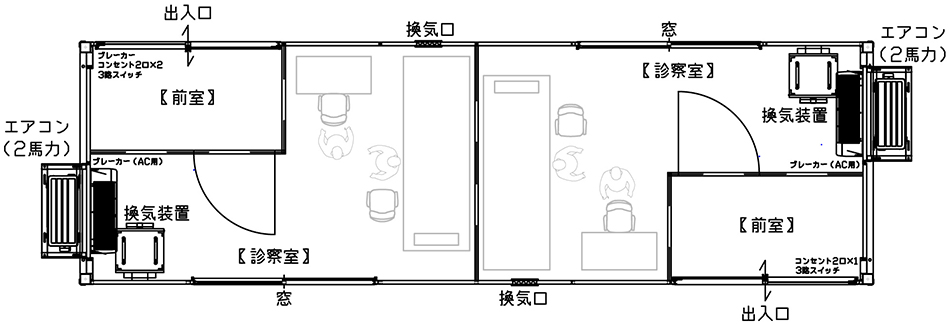

G前室2室

前室2室

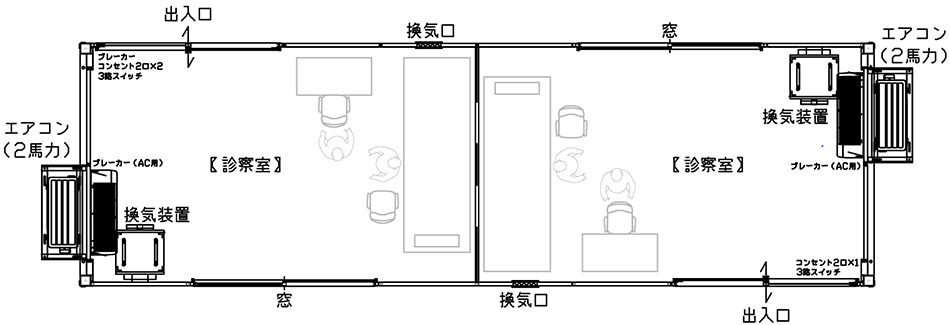

H前室なし

前室なし

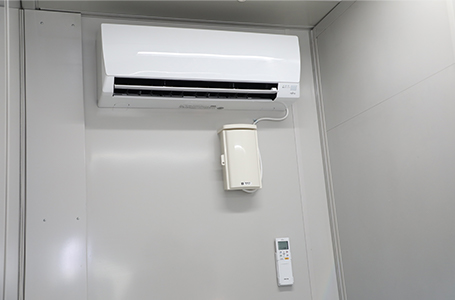

エアコン(2馬力)

エアコン(2馬力)

室内(G)

室内(G)※イメージ図

使用事例

自衛隊中央病院(5.0坪 1棟設置)

検温所としてご活用頂いております。

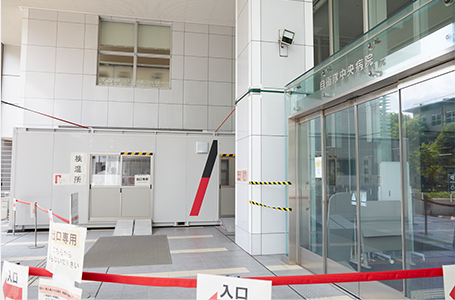

仮設陰圧ハウス設置風景

仮設陰圧ハウス設置風景

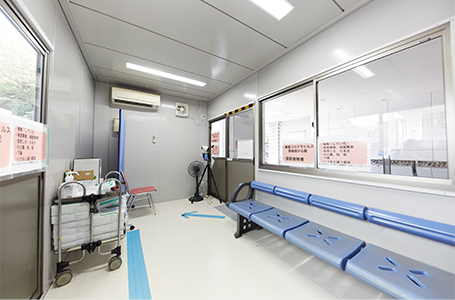

検温所、室内風景

検温所、室内風景
