株式会社アクティオ
杭打抜機
アタッチメント各種

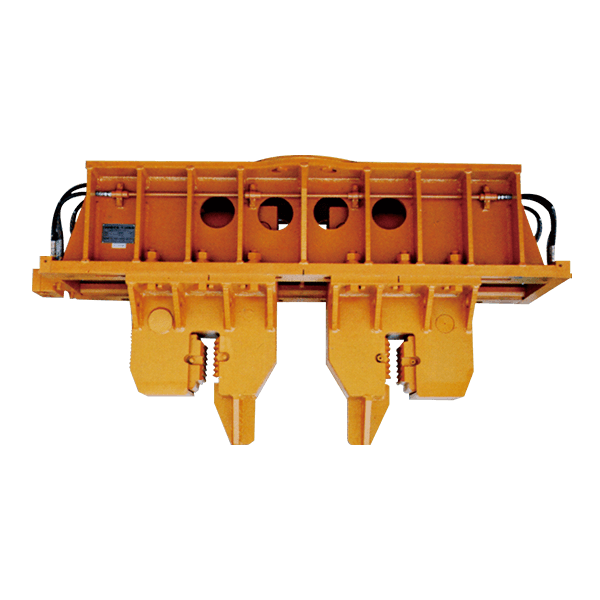

鋼管チャック（FY7）

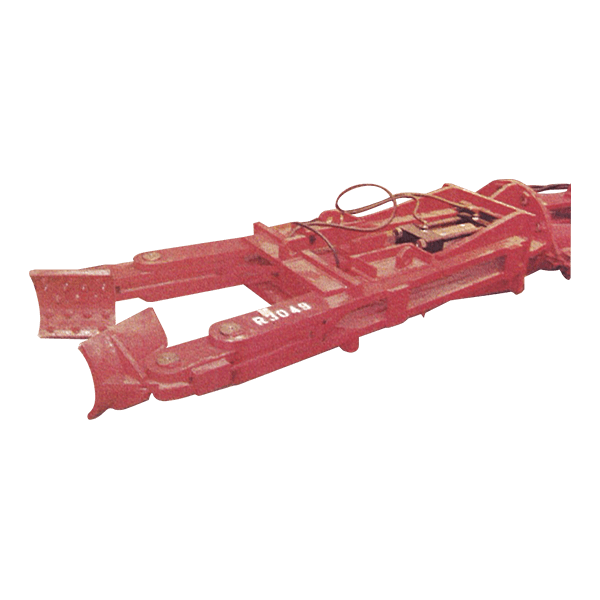

松杭チャック（FY3）

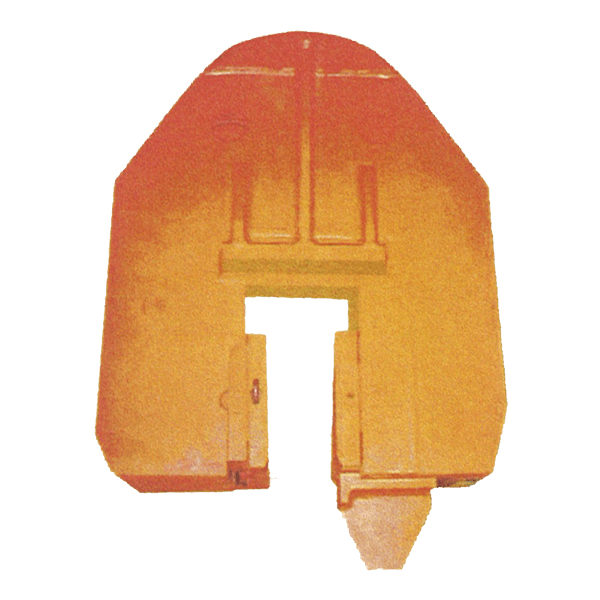

コンクリートチャック（FY8）

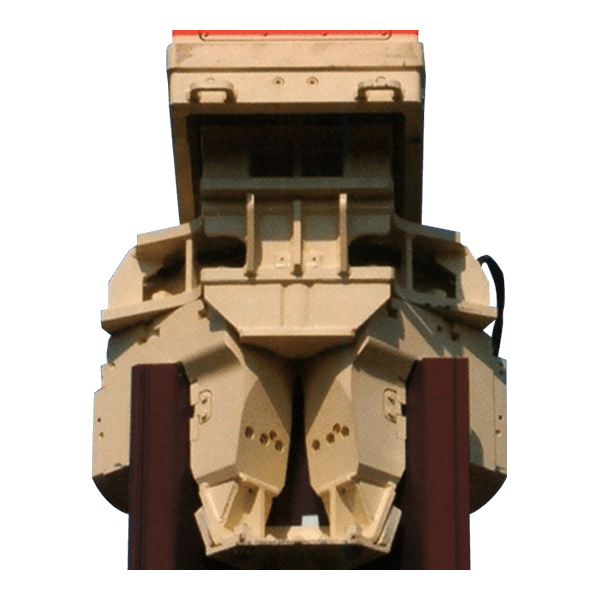

ハットチャック（FYA）

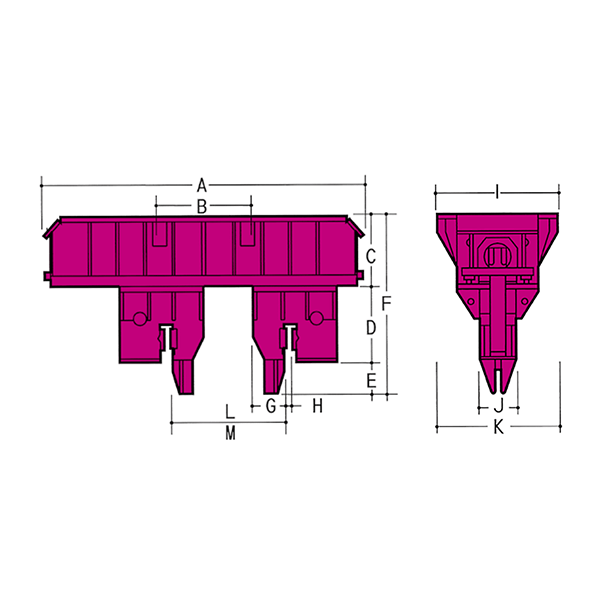

寸法図
■鋼管チャック寸法
| 型式 | 120kW用 | 150kW用 | 240kW用 |
|---|---|---|---|
| A（mm） | 2,470 | 2,770 | 3,760 |
| B（mm） | PCD600 | PCD800 | PCD1,000 |
| C（mm） | 525 | 595 | 780 |
| D（mm） | 480 | 605 | 756 |
| E（mm） | 310 | 278 | 220 |
| F（mm） | 1,315 | 1,478 | 1,456 |
| G（mm） | 238 | 288 | 520 |
| H（mm） | 38 | 36 | 50 |
| I（mm） | φ700 | φ1,000 | φ1,200 |
| J（mm） | 350 | 300 | 300 |
| K（mm） | 550 | 650 | 700 |
| 鋼管径 最小L（mm） | （t<9）φ500 | （t<25）φ700 | φ1,500 |
| 鋼管径 最小M（mm） | （t<9）φ1,200 | （t<25）φ1,500 | φ2,100 |
| 質量（kg） | 3,900 | 4,500 | 9,000 |
※本体へ取付けての出庫は別途取付け・復元費がかかります。
※オーダー時、鋼管杭は、鋼管の厚み・直径長さを、松杭は、杭径・長さを、コンクリート矢板は、厚み・長さをご連絡ください。
※オーダー時、鋼管杭は、鋼管の厚み・直径長さを、松杭は、杭径・長さを、コンクリート矢板は、厚み・長さをご連絡ください。
