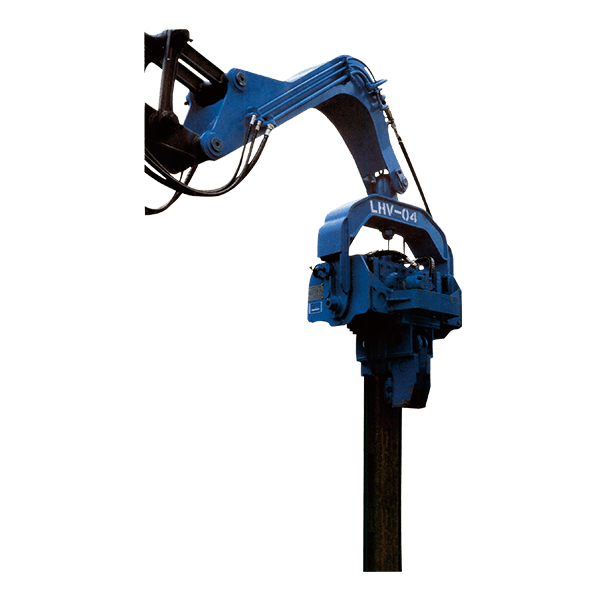

杭打抜機
油圧ショベル装着式
寸法図
- 技能講習
- 特定自主検査
| 商品コード | FF1 02500 | FF1 04000 | FF1 04000 | FF1 07000 | FF1 07010 |
|---|---|---|---|---|---|
| メーカー | トーメック | トーメック | トーメック | トーメック | トーメック |
| 型式 | LHV-025 | LHV-04L | LHV-04B | LHV-07B | PVE2803SH-YTJ |
| 振動数（Hz｛cpm｝） | 30～37｛1,800～2,200｝ | 27～30｛1,600～1,800｝ | 30～37｛1,800～2,200｝ | 30～37｛1,800～2,200｝ | 47｛2,800｝ |
| 本体質量（kg） | 520 | 900 | 880 | 1,000 | 1,165 |
| 作動圧力（MPa｛kgf/cm²｝） | 17.5｛175｝ | 17.5｛175｝ | 17.5｛175｝ | 17.5｛175｝ | 32｛326.3｝ |
| 起振力（kN｛t｝） | 40～60｛4.1～6.1｝ | 69.6～89.2｛7.1～9.1｝ | 62～92｛6.3～9.4｝ | 89.2～132.4｛9.1～13.5｝ | 275｛28.1｝ |
| 杭長の目安 | 約3.5mまで | 約5mまで | 約5mまで | 約7mまで | 約7mまで |
| 取り付け油圧ショベル機種 | 0.25～0.35m³級 | 0.4m³級 | 0.4m³級 | 0.7m³級 | 0.7m³級 |
※LHV-04および07は排ガス対策機となります。
※各機種共にバックホー本体（ベースマシン）とセットでのレンタルとなります（商品コード：FL1）。
※キャッチング可能なH形鋼は全高150mm以上ですが、打ち抜きの可否については地盤条件により異なります。
※各機種共にバックホー本体（ベースマシン）とセットでのレンタルとなります（商品コード：FL1）。
※キャッチング可能なH形鋼は全高150mm以上ですが、打ち抜きの可否については地盤条件により異なります。

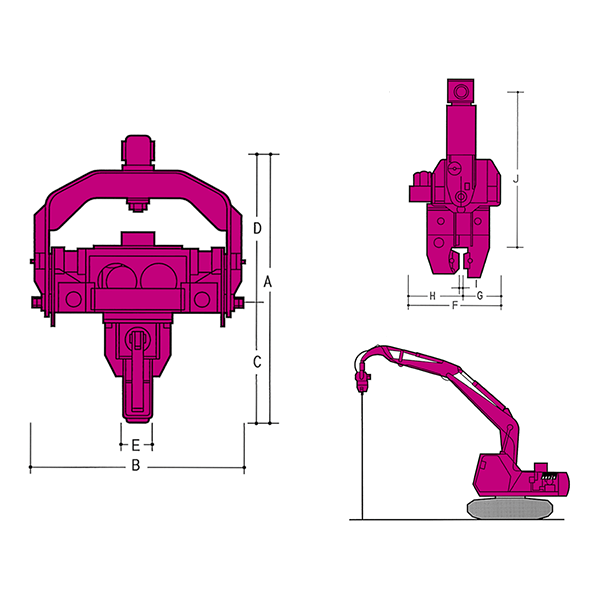

■本体寸法
| 型式 | LHV-025 | LHV-04L・04B | LHV-07B | PVE2803SH-YTJ |
|---|---|---|---|---|
| A（mm） | 1,406 | 1,499 | 1,597 | 1,605 |
| B（mm） | 938 | 1,120 | 1,156 | 1,700 |
| C（mm） | 640 | 623 | 649 | 665 |
| D（mm） | 766 | 876 | 948 | 940 |
| E（mm） | 124 | 156 | 156 | 150 |
| F（mm） | 568 | 716 | 745 | 635 |
| G（mm） | 210 | 280 | 302 | 225 |
| H（mm） | 358 | 436 | 443 | 410 |
| I（mm） | 35 | 40 | 40 | 30 |
| J（mm） | 1,151 | 1,283 | 1,381 | 1,280 |
■搬送質量（目安）
| 型式 | LHV-025 | LHV-04 | LHV-07 | PVE2803SH-YTJ |
|---|---|---|---|---|
| （kg） | 7,760 | 14,350 | 20,300 | 22,155 |
