作業足場

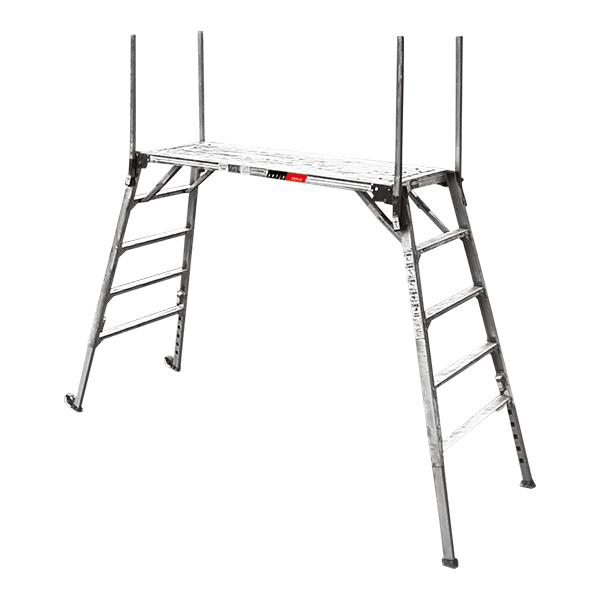

T3B 1750Y(セーフティガード付写真)

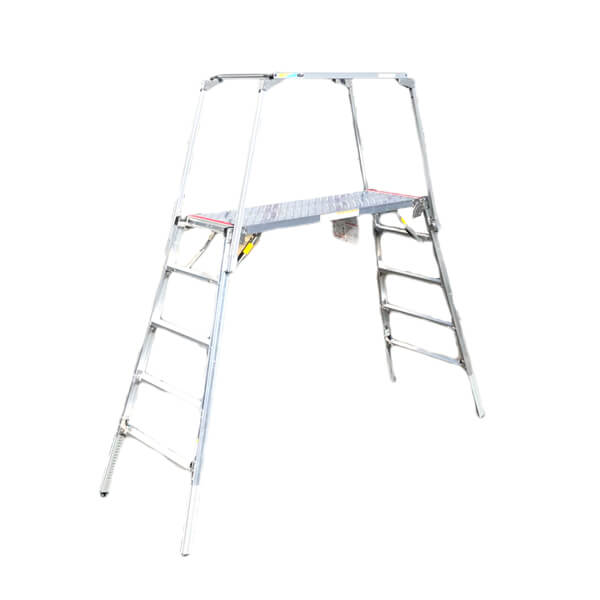

通常タイプ

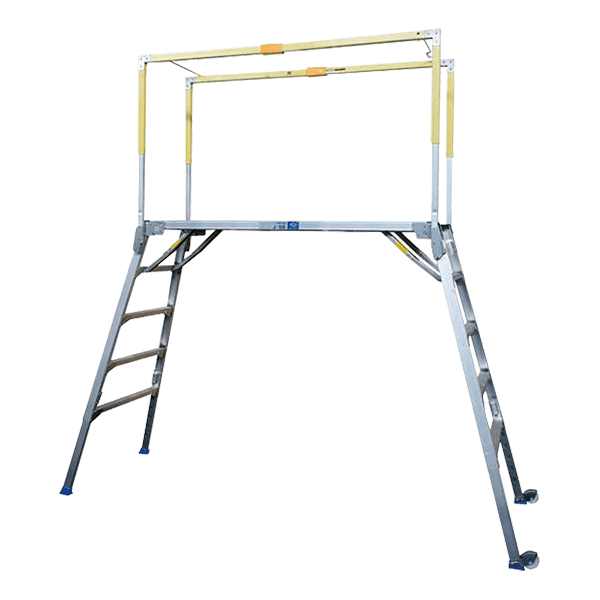

感知バー付きタイプ
寸法図
商品コード | T3B 1100Y | T3B 1400Y | T3B 1750Y | T3B 1970Y | T3B 1050A | T3B 10509 | T3B 16007 | T3B 17507 | T3B 19107 | T3B 10005 | T3B 13005 |
---|---|---|---|---|---|---|---|---|---|---|---|
代表管理番号 | 005276 | 003856 | 003478 | 006145 | 003221 | 002254 | 0006H | 0011H | 002087 | 0097M | 0098M |
呼称 | 勇馬 | 勇馬 | 勇馬 | 勇馬 | SGペガ | SGペガ | SGペガ | SGペガ | SGペガ | マイティーべース | マイティーべース |
メーカー | ナカオ | ナカオ | ナカオ | ナカオ | ジーオーピー | ジーオーピー | ジーオーピー | ジーオーピー | ジーオーピー | アルインコ | アルインコ |
型式 | 11号 | 14号 | 18号 | 20号 | MSタイプ | Mタイプ | Lタイプ | LLタイプ | SLLタイプ | CSR100D | CSR130TF |
最大積載荷重(kg) | 150 | 150 | 150 | 150 | 150 | 150 | 150 | 150 | 150 | 150 | 150 |
寸法 天板長さ(mm) | 1,545 | 1,545 | 1,545 | 2,060 | 765 | 1,545 | 1,545 | 1,545 | 2,055 | 1,300 | 1,300 |
寸法 側板幅(mm) | 500 | 500 | 500 | 500 | 500 | 500 | 500 | 500 | 500 | 400 | 400 |
寸法 最小高さH1(mm) | 724 | 1,057 | 1,390 | 1,723 | 720 | 720 | 1,200 | 1,350 | 1,510 | 646 | 925 |
寸法 最高高さH2(mm) | 1,084 | 1,417 | 1,750 | 1,970 | 1,050 | 1,050 | 1,600 | 1,750 | 1,910 | 959 | 1,238 |
組立て時寸法L1(mm) | 2,366 | 2,576 | 2,786 | 3,440 | 1,458 | 2,238 | 2,531 | 2,612 | 3,208 | 1,889 | 2,038 |
組立て時寸法W1(mm) | 802 | 883 | 973 | 1,030 | 755 | 755 | 894 | 932 | 951 | 586 | 639 |
質量(kg) | 16.2 | 21.4 | 23.3 | 27.7 | 11.7 | 16.0 | 22.7 | 23.5 | 29.4 | 11.5 | 13.2 |
