掘削機械

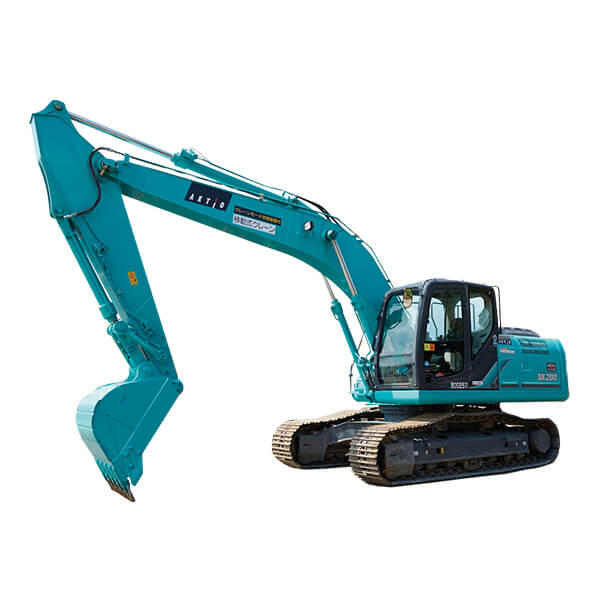

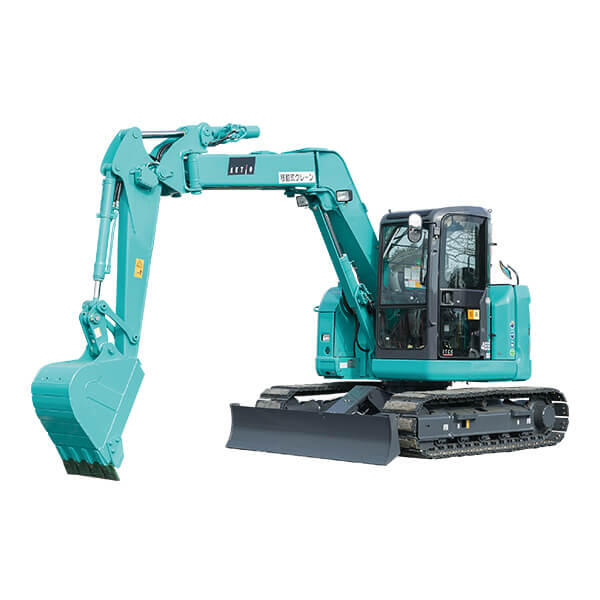

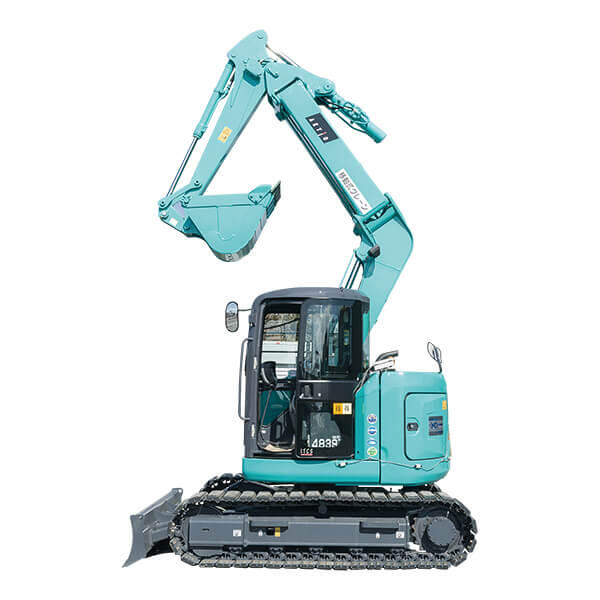

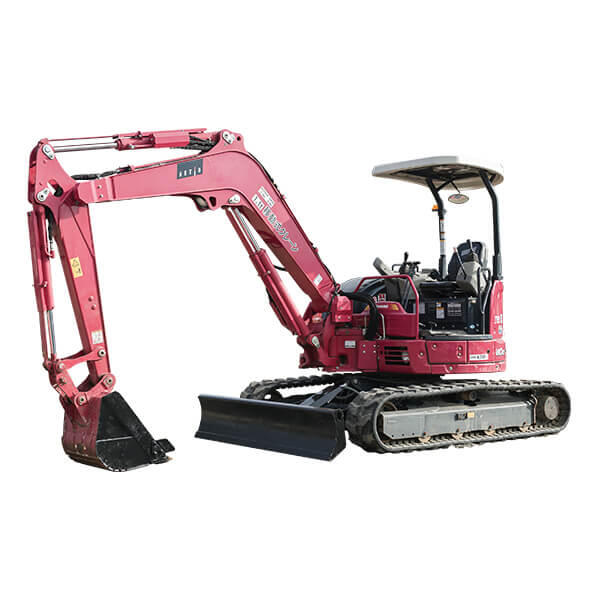

クレーン機能付バックホー

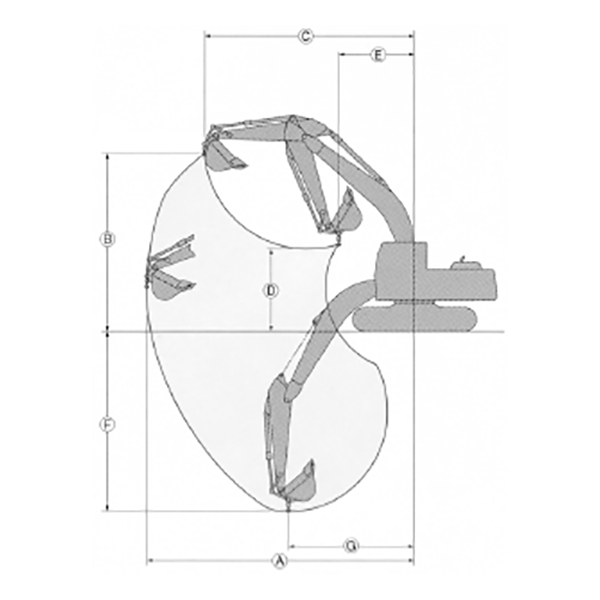

作業範囲図
◆運転および作業に必要な資格
クレーンの運転：
「移動式クレーン運転士免許」取得者または「小型移動式クレーン運転技能講習」修了者に限られます。
玉掛作業：玉掛技能講習修了者
土木作業：車両系建設機械運転技能講習修了者
クレーンの運転：
「移動式クレーン運転士免許」取得者または「小型移動式クレーン運転技能講習」修了者に限られます。
玉掛作業：玉掛技能講習修了者
土木作業：車両系建設機械運転技能講習修了者
- 技能講習
- 特定自主検査

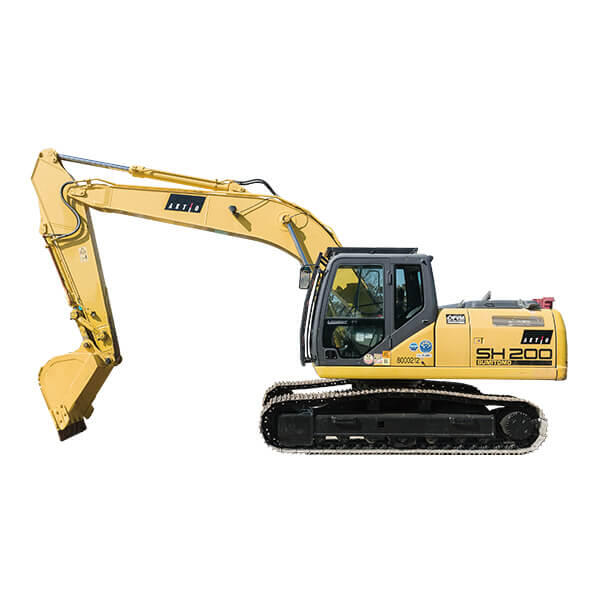

| 商品コード | VCC 70KL1 | VCC 70VLW | VCC 70KL1 | VCC 70VLW | VCC 70KLW |
|---|---|---|---|---|---|
| 呼称（m3） | 0.7 | 0.7 | 0.7 | 0.7 | 0.7 |
| 新JIS表示（m3） | 0.8 | 0.9 | 0.8 | 0.8 | 0.8 |
| メーカー | 住友建機 | 住友建機 | コベルコ | コベルコ | キャタピラ |
| 型式 | SH200-5 | SH200-7 | SK200-8 | SK200-10 | 320GC |
| クローラシュー | ゴムパッド/鉄 | ゴムパッド/鉄 | ゴムパッド/鉄 | ゴムパッド/鉄 | ゴムパッド/鉄 |
| 走行速度（km/h） | 3.4〜5.6 | 3.4〜5.6 | 3.6〜6.0 | 3.6〜6.0 | 5.9 |
| 接地圧（kPa｛kgf/cm2｝） | 45｛0.46｝ | 47｛0.48｝ | 45｛0.46｝ | 48｛0.49｝ | 48｛0.49｝ |
| 最大掘削力（kN｛kgf｝） | 154｛15,704｝ | 152｛15,500｝ | 143｛14,600｝ | 142｛14,500｝ | 135｛13,766｝ |
| 性能寸法 バケット幅（mm） | 1,130 | 1,130 | 1,060 | 1,060 | 1,130 |
| 性能寸法 A：最大掘削高（mm） | 9,610 | 9,610 | 9,720 | 9,720 | 9,440 |
| 性能寸法 B：最大ダンプ高（mm） | 6,810 | 6,810 | 6,910 | 6,910 | 6,570 |
| 性能寸法 C：最大掘削深さ（mm） | 6,650 | 6,650 | 6,700 | 6,700 | 6,640 |
| 性能寸法 D：最大掘削半径（mm） | 9,900 | 9,900 | 9,900 | 9,900 | 9,780 |
| 作業範囲 A 最大吊上半径（mm） | 8,680 | 8,680 | 8,660 | 8,660 | 8,660 |
| 作業範囲 B 最大吊上高さ（mm） | 6,220 | 6,380 | 6,350 | 6,350 | 4,580 |
| 作業範囲 C 最大吊上高さ時半径（mm） | 6,150 | 6,160 | 6,070 | 6,070 | 6,960 |
| 作業範囲 D 最小吊上高さ（mm） | 3,240 | 3,240 | 3,240 | 1,520 | 2,890 |
| 作業範囲 E 最小吊上高さ時半径（mm） | 2,190 | 3,660 | 2,820 | 2,820 | 1,370 |
| 作業範囲 F 最大吊上深さ（mm） | 5,850 | 5,890 | 5,900 | 5,900 | 5,120 |
| 作業範囲 G 最大吊上深さ時半径（mm） | 4,120 | 4,080 | 3,970 | 3,970 | 3,920 |
| 吊上能力 最大能力（t×m） | 2.9×5.8 | 2.9×5.9 | 2.9×4.0 | 2.9×6.0 | 2.9×6.0 |
| 吊上能力 最小半径時（t×m） | 2.9×5.8 | 2.9×5.9 | 2.9×2.9 | 2.9×6.0 | 2.9×1.37 |
| 吊上能力 最大半径時（t×m） | 1.65×8.6 | 1.7×8.6 | 1.8×9.0 | 1.8×8.6 | 1.55×8.68 |
| 定格出力（kW/min-1） | 117/1,800 | 119/1,800 | 114/2,000 | 119/2,000 | 109/2,000 |
| 定格出力（PS/rpm） | 158/1,800 | 162/1,800 | 155/2,000 | 162/2,000 | 148.2/2,000 |
| 燃料タンク容量（L） | 410 | 410 | 370 | 320 | 345 |
| 寸法 全長L（mm） | 9,400 | 9,430 | 9,450 | 9,600 | 9,520 |
| 寸法 全幅W（mm） | 2,800 | 2,800 | 2,800 | 2,710 | 2,800 |
| 寸法 全高H（mm） | 2,970 | 3,130 | 2,980 | 3,010 | 3,050 |
| 質量（kg） | 20,010 | 21,000 | 19,700 | 20,500 | 20,600 |
注）クレーン機能付バックホーをクレーンモードで使用する場合は、安全を優先する為に旋回速度が遅くなります。

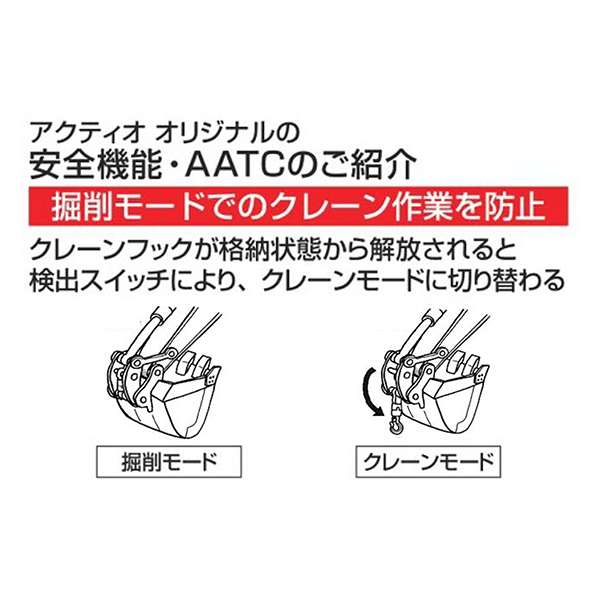

■クレーンモード切替装置AATC®
AATC：AKTIO Advancement Craneの略

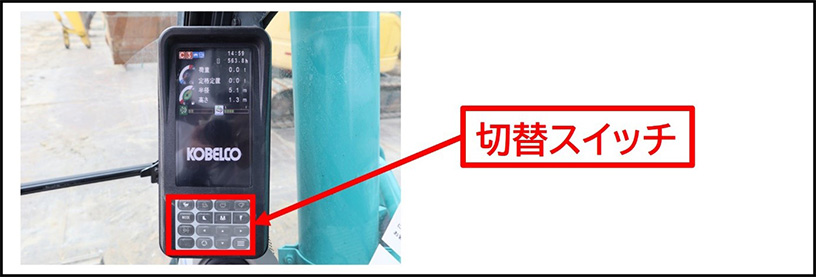

クレーンフック解放時に自動でクレーンモードに切り替わるスイッチを搭載（赤枠部分）

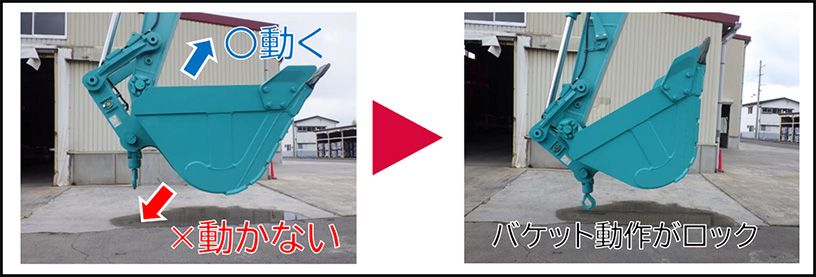

クレーンモード時には、バケットが運転席側にのみ動き、バケットシリンダーが伸びきった状態で固定
クレーン作業から掘削作業への変更時は、クレーンフックの格納と、運転席で手動での切り替えが必須
※本装置はクレーンモードへ切り替わる装置で、機体の転倒を防ぐ安全装置ではございません。使用にあたっては従来通り安全に注意してご使用ください。
※保有する0.14～0.7m3クラスのバックホーに搭載されていますが、全てのバックホーには搭載されておりません。
AATC：AKTIO Advancement Craneの略
クレーンフック解放時に自動でクレーンモードに切り替わるスイッチを搭載（赤枠部分）
クレーンモード時には、バケットが運転席側にのみ動き、バケットシリンダーが伸びきった状態で固定
クレーン作業から掘削作業への変更時は、クレーンフックの格納と、運転席で手動での切り替えが必須
※本装置はクレーンモードへ切り替わる装置で、機体の転倒を防ぐ安全装置ではございません。使用にあたっては従来通り安全に注意してご使用ください。
※保有する0.14～0.7m3クラスのバックホーに搭載されていますが、全てのバックホーには搭載されておりません。
