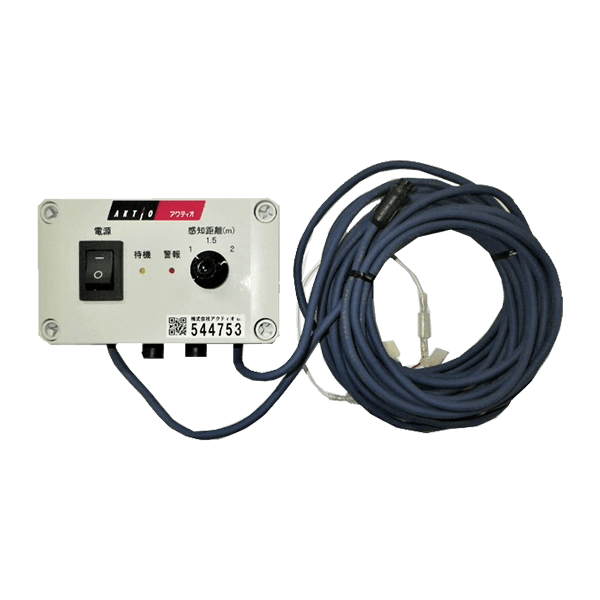

衝突警報装置(高所作業車) パノラマHL

  • 衝突警報装置(高所作業車) パノラマHL

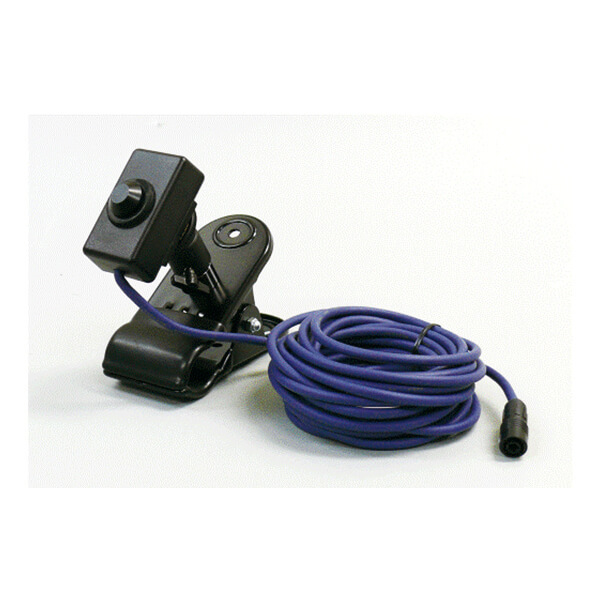

  • 衝突警報装置(高所作業車) パノラマHL パノラマHLセンサー(組み合わせ品)

    パノラマHLセンサー(組み合わせ品)

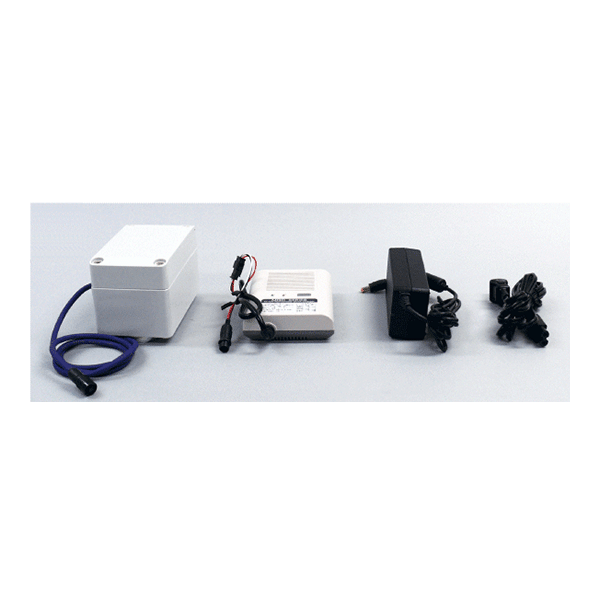

  • 衝突警報装置(高所作業車) パノラマHL バッテリー(組み合わせ品)

    バッテリー(組み合わせ品)

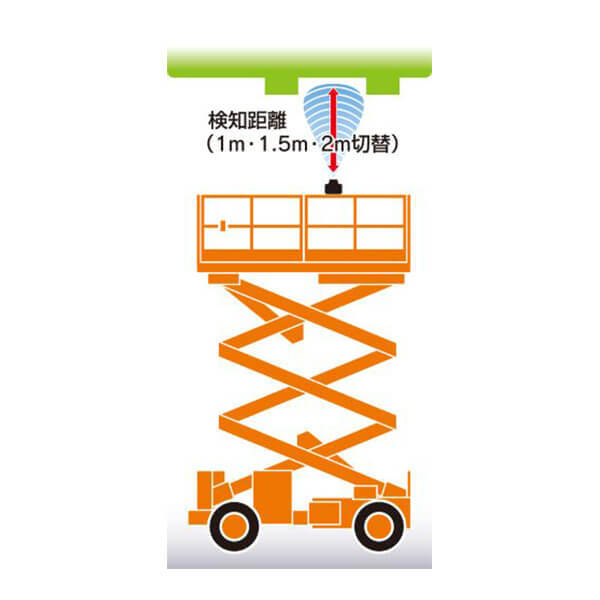

  • 衝突警報装置(高所作業車) パノラマHL 使用イメージ図

    使用イメージ図

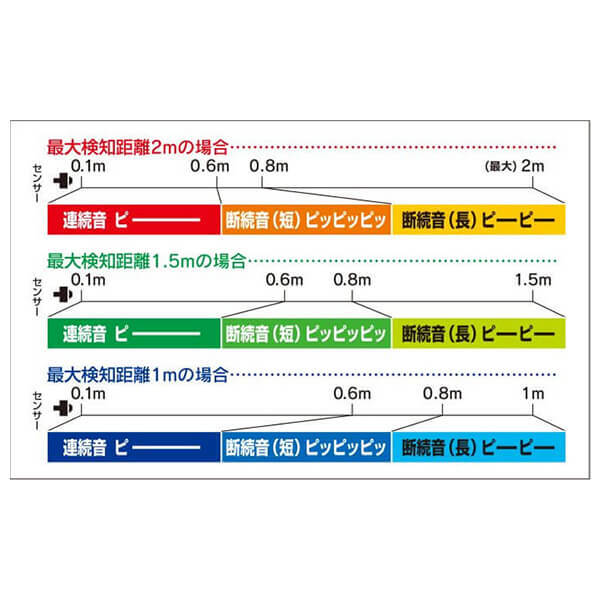

  • 衝突警報装置(高所作業車) パノラマHL センサー検知範囲

    センサー検知範囲

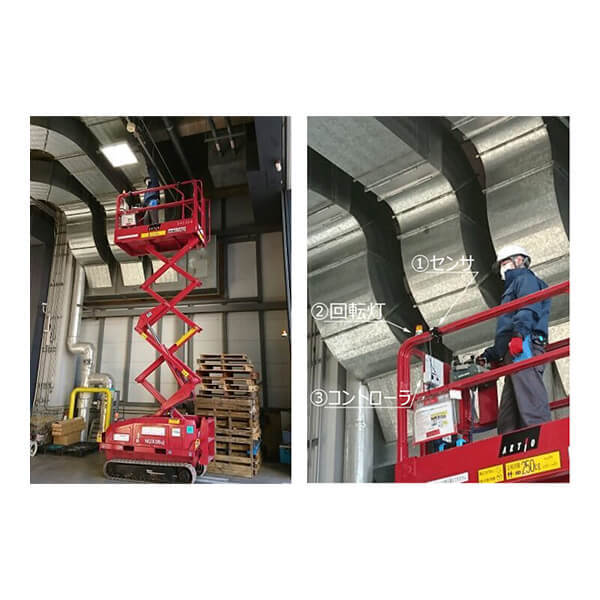

  • 衝突警報装置(高所作業車) パノラマHL 使用例写真

    使用例写真

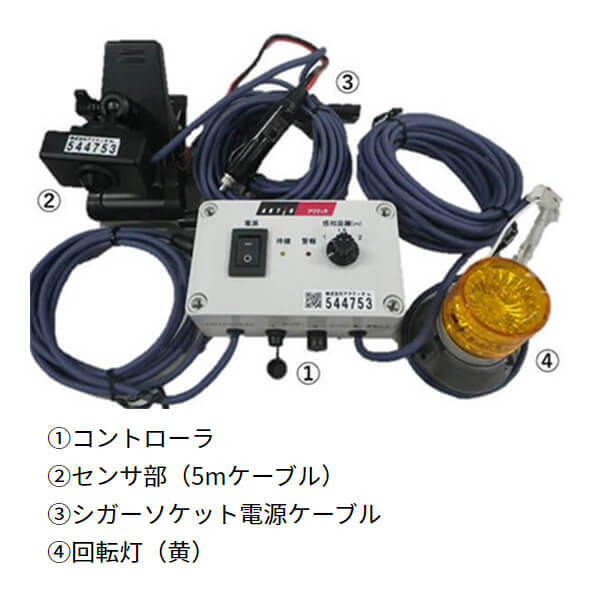

  • 衝突警報装置(高所作業車) パノラマHL 商品構成

    商品構成

●高所作業車のバスケットを上昇させる際、構造物との衝突を未然に防ぐ超音波構造物検知センサーです。
●無線式構造のため、ブーム伸縮の際にコードを巻き込むこともありません。
●音量調節、検知距離の切替が可能です。
●検知状態を目視できるように、回転灯を付属しております。
●組合せ品のニッケル水素電池を使用した場合、1回の充電で約80時間使用できます。
商品コード RL6 10002 001
メーカー つくし工房
型式 パノラマHL
検出方式 超音波反射式
センサー動作温度範囲(℃) -10~50(ただし氷結しないこと)
定格電圧動作電圧範囲 センサ及びコントローラ(V) DC12・24
DC9~26
機能 操作部 最大検知距離:1、1.5、2m
ブザー音量:調整なし
機能 表示部 警報:LED(障害物検知)
待機:LED(検知開始及び終了表示)
ブザー出力(dB) 95 Min.at 10cm
動作 最大検知距離 2m設定時(m) 2.0~0.8:ブザー継続鳴動
0.8~0.6:短いブザー継続鳴動
0.6~0.1:ブザー連続鳴動
動作 最大検知距離 1.5m設定時(m) 1.5~0.8:ブザー継続鳴動
0.8~0.6:短いブザー継続鳴動
0.6~0.1:ブザー連続鳴動
動作 最大検知距離 1m設定時(m) 1.0~0.8:ブザー継続鳴動
0.8~0.6:短いブザー継続鳴動
0.6~0.1:ブザー連続鳴動
外部有電圧接続(最大時)(mA) 400※1
連続使用時間(h) 約80(バッテリ満充電時)
消費電流(V) ブザー出力動作時 DC24 約0.5A
寸法(W×D×H) センサ部(mm) 35×30×60(取付金具・突起部含まず)
寸法(W×D×H) コントローラ(mm) 125×75×50(取付金具・突起部含まず)
質量 センサ部(g) 400(取付金具・ケーブル含む)
質量 コントローラ(g) 600(取付金具含まず)
※1 電圧は供給電圧による

付属品

・センサ部(5mケーブル)
・シガーソケット電源ケーブル
・ACアダプタ
・収納ケース
・回転灯
・各種書類

組み合わせ品

・パノラマHLセンサー(商品コード:RL6 10S21 001)(追加センサー)
・バッテリー(商品コード:RL6 10B01 001)
1回の充電で約80時間使用可能です。

■用途
・高所作業車の上部構造物検知に。

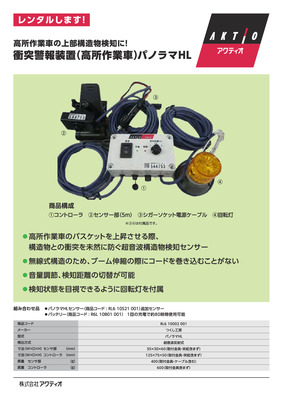

関連チラシ・関連カタログなど
