鉄道工事用機械
GF1 33EM0

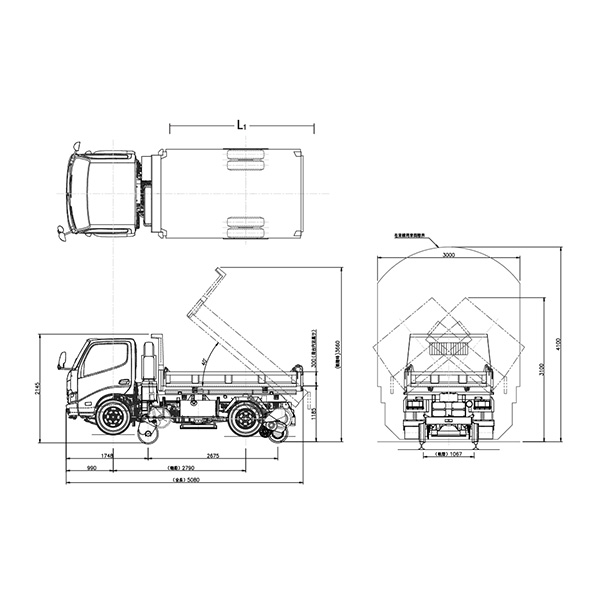

寸法図
技能講習 | 技能講習の修了が必要 | |
特別教育 | 特別教育の修了が必要、または技能講習の修了が必要 | |
資格・運転免許 | 作業又は行動を走行する場合には免許が必要 |
定期自主検査 | ||
特定自主検査 | 特定自主検査の対象機種 | |
自動車検査制度の検査及び定期点検 | 自動車検査制度の検査及び定期点検の対象 | |
電撃防止装置の定期点検 | 電撃防止装置の定期点検 | |
揚重機検査 | 揚重機検査(3t以上) |
商品コード | GF1 33EM0 | GF1 33EA0 | GF1 33FM0 |
---|---|---|---|
型式※1 | OR3D-008 | OR3D-007 | OR3DM-002 |
最大積載量※2(kg) | 2,800 | 2,700 | 2,150 |
燃料 | 軽油 | 軽油 | 軽油 |
乗車定員(人) | 3 | 3 | 3 |
ダンプ装置 | 三転式ダンプ、荷台三方開 | 三転式ダンプ、荷台三方開 | 三転式ダンプ、荷台三方開 |
軌陸駆動方式 | タイヤの動力で鉄輪を駆動 | タイヤの動力で鉄輪を駆動 | タイヤの動力で鉄輪を駆動 |
ミッション | 6速マニュアル | 6速オートマチック | 6速マニュアル |
鉄車輪径(mm) | φ380 | φ380 | φ380 |
対応軌道(mm) | 1,067 | 1,067 | 1,372・1,435 |
鉄輪絶縁 | 4輪絶縁 | 4輪絶縁 | 4輪絶縁 |
軌陸ブレーキ(ブレーキペダル連動) | 前輪ディスク式ブレーキ | 前輪電気シリンダ式 | 前輪電気シリンダ式 |
軌陸ブレーキ(ブレーキペダル連動) | 後輪タイヤ動力連動式 | 後輪タイヤ動力連動式 | 後輪タイヤ動力連動式 |
軌陸ブレーキ(ブレーキペダル連動) | サイドブレーキON時、4輪駐車ブレーキ作動 | サイドブレーキON時、4輪駐車ブレーキ作動 | サイドブレーキON時、4輪駐車ブレーキ作動 |
寸法※2 全長L(mm) | 5,080 | 4,970 | 5,170 |
寸法※2 全幅W(mm) | 1,960 | 1,900 | 2,200 |
寸法※2 全高H(mm) | 2,145 | 2,210 | 2,280 |
寸法※2 荷台長L1(mm) | 2,950 | 2,950 | 2,950 |
寸法※2 荷台幅W1(mm) | 1,775 | 1,770 | 2,000 |
オンレール時の荷台高さ(mm) | 1,185 | 1,310 | 1,380 |
車両重量※2(kg) | 5,030 | 5,010 | 5,600 |
