鉄道工事用機械

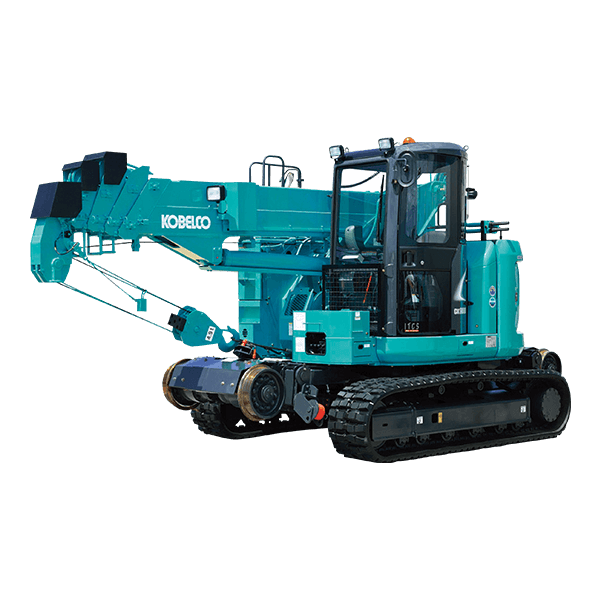

軌陸クローラクレーン

  • 軌陸クローラクレーン GF4 49500 002

    GF4 49500 002

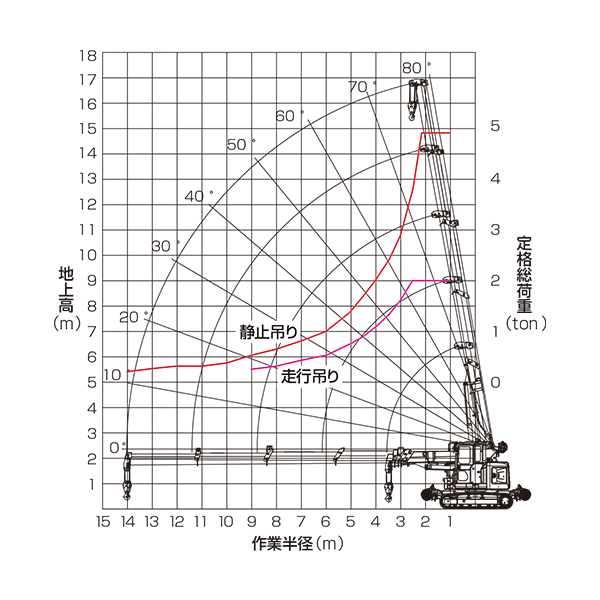

  • 軌陸クローラクレーン 作業範囲図

    作業範囲図

  • 技能講習
  • 揚重機検査
商品コード GF4 49500 002
型式 CK90UR-2
最大吊上能力(t×m) 4.9×2.1
最大作業半径(kg×m) 200×14.01
最大地上揚程(m) 15.3
ブーム長さ(m) 4.25〜14.77
ロープ速度(m/min) 104〜150(4層目・4本掛け)
旋回速度(rpm) 2.5
走行速度 車輪(km/h) 27.6
走行速度 クローラ(km/h) 1.7(1速)/2.8(2速)
オンレール走行装置 駆動方式 油圧駆動式
オンレール走行装置 対応軌道幅(mm) 1,067・1,372・1,435
オンレール走行装置 鉄輪絶縁 4輪絶縁
オンレール走行装置 ブレーキ装置 油圧モータ内蔵ブレーキ
オンレール走行装置 留置ブレーキ 油圧式ディスクブレーキ
エンジン出力 通常用(kW{PS}) 41{56}
エンジン出力 非常用(kW{PS}) 6.6{9}
接地圧(地上)(kPa{kgf/cm2}) 59.2{0.60}
寸法 全長L(mm) 5,860
寸法 全幅W(mm) 2,420
寸法 全高H(mm) 2,790
運転質量(kg) 12,730
◎2.9t吊もございます。
◎ヘビーウェイトタイプもございます。
▲センター取扱い機器の為、センターからの配送となります。
■定格総荷重表(kg)
ブーム長さ 4.25m 静止吊り 4.25m 走行吊り 6.88m 静止吊り 6.88m 走行吊り 9.51m 静止吊り 9.51m 走行吊り 12.14m 静止吊り 14.77m 走行吊り
作業半径(m) 1.0 4,900 2,000
作業半径(m) 1.5 4,900 2,000 4,900 2,000 2,600 1,400
作業半径(m) 2.0 4,900 2,000 4,900 2,000 2,600 1,400 2,000
作業半径(m) 2.1 4,900 2,000 4,900 2,000 2,600 1,400 2,000
作業半径(m) 2.5 3,820 2,000 3,780 2,000 2,600 1,400 2,000 1,400
作業半径(m) 3.0 2,920 1,600 2,990 1,640 2,300 1,250 2,000 1,400
作業半径(m) 3.5 2,310/3.49m 1,270/3.49m 2,430 1,340 2,030 1,090 1,910 1,400
作業半径(m) 4.0 2,000 1,100 1,770 950 1,670 1,400
作業半径(m) 4.5 1,670 910 1,550 830 1,470 1,330
作業半径(m) 5.0 1,400 770 1,360 730 1,300 1,230
作業半径(m) 6.0 1,000 550 1,040 560 1,030 1,020
作業半径(m) 7.0 950/6.12m 520/6.12m 800 430 820 860
作業半径(m) 8.0 600 320 650 720
作業半径(m) 9.0 430/8.75m 230/8.75m 520 590
作業半径(m) 10.0 410 470
作業半径(m) 11.0 320 390
作業半径(m) 12.0 270/11.38m 300
作業半径(m) 13.0 250
作業半径(m) 14.0 200
作業半径(m) 14.01 200
※すべての数値は4本掛フックの状態での値です。
