杭打抜機

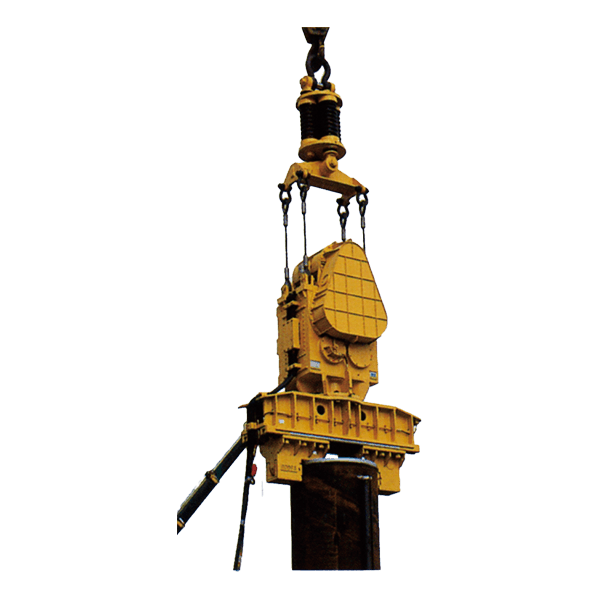

超大型バイブロハンマー VMシリーズ

超大型バイブロハンマー VMシリーズ

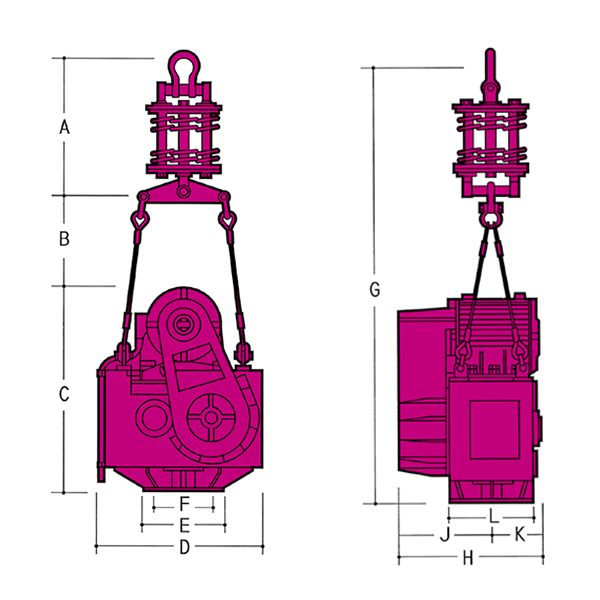

超大型バイブロハンマー VMシリーズ　寸法図

寸法図

超大型バイブロハンマー VMシリーズ
超大型バイブロハンマー VMシリーズ　寸法図
  • 特別教育
  • 特定自主検査
アイコンについて
商品コード FA1 15000 FA1 15000 FA1 15000 FA1 20000 FA1 20000 FA1 20000 FA1 24000 FA1 24000 FA1 24000
メーカー トーメック トーメック トーメック トーメック トーメック トーメック トーメック トーメック トーメック
型式 VM2-25000A VM2-25000A VM2-25000A VM4-30000A VM4-30000A VM4-30000A VM4-36000A VM4-36000A VM4-36000A
モーター出力（kW） 150 150 150 200 200 200 240 240 240
偏心モーメント（N・m） 2,450 1,960 1,470 2,940 2,740 2,350 3,530 3,138 2,450
偏心モーメント（kg・cm） 25,000 20,000 15,000 30,000 28,000 24,000 36,000 32,000 25,000
振動数（Hz｛cpm｝） 10.3｛620｝ 10.3｛620｝ 10.3｛620｝ 11.0｛660｝ 11.0｛660｝ 11.0｛660｝ 11.3｛680｝ 11.3｛680｝ 11.3｛680｝
起振力（kN｛t｝） 1,050｛107｝ 843｛86｝ 627｛64｝ 1,430｛146.2｝ 1,330｛136.4｝ 1,150｛117｝ 1,830｛186｝ 1,618｛165｝ 1,226｛125｝
振動質量（kg） 8,400 8,400 8,400 10,800 10,800 10,800 13,500 13,500 13,500
全体質量（kg） 10,100 10,100 10,100 13,500 13,500 13,500 16,730 16,730 16,730
空運転時の振幅（mm） 29.8 23.8 17.9 27.8 25.9 22.2 26.7 23.7 18.5
鋼管チャック装着時の振幅（mm） 19.4 15.5 11.6 17.3 16.2 13.9 15.2 13.5 10.6
空運転時の振動加速度（g'） 12.8 10.2 7.7 13.5 12.6 10.8 13.8 12.2 9.3
鋼管チャック装着時の振動加速度（g'） 8.3 6.7 5.0 8.4 7.9 6.8 7.8 7.0 5.3
鋼管チャック質量（kg） 4,500 4,500 4,500 6,500 6,500 6,500 10,200 10,200 10,200
必要電源（kVA） 500 500 500 600 600 600 800 800 800
■バイブロ本体寸法
型式 VM2-25000A VM4-30000A VM4-36000A
A（mm） 1,953 2,489 2,555
B（mm） 1,225 1,082 1,420
C（mm） 2,310 2,739 2,952
D（mm） 1,710 1,480 1,594
E（mm） 1,000 1,000 1,200
F（mm） PCD800 PCD800 PCD1,000
G（mm） 5,488 6,310 6,927
H（mm） 1,470 1,588 1,591
J（mm） 920 794 796
K（mm） 550 794 795
L（mm） 814 － 921
※質量（kg） 9,900 14,700 17,800
※起振機+アブソーバー
