杭打抜機

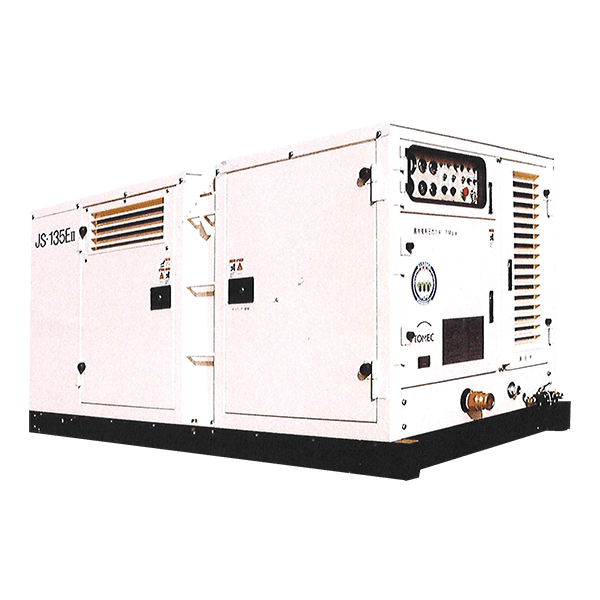

ジェットカッター JS・JPシリーズ

  • ジェットカッター JS・JPシリーズ

  • ジェットカッター JS・JPシリーズ 寸法図

    寸法図

商品コード FK2 15000 FK2 1500D FK2 1500A FK2 1500A
メーカー トーメック ワイビーエム トーメック ワイビーエム
型式 JS-135 JP-140Ⅱ JS-330 JP-310Ⅱ
吐出圧力(MPa{kgf/cm2}) 4.9~14.7{50~150} 14.7{150} 4.9~14.7{50~150} 15{153}
吐出流量(L/min) 110~325 165~330 400~895 900
エンジン出力(kW/rpm{PS/rpm}) 100/1,800{135/1,800} 100.7/1,800{140/1,800} 243/2,200{330/2,200} 235.4/1,800{310/1,800}
噴射エネルギー(t・m/s) 8.1 8.2 22.4 22.9
適合ノズル口径(mm) 6.5 7 10 11
ホース規格常用/衝撃圧力 (kN{kgf/cm2}) 20.5{210}/30.8{315} 20.5{210}/30.8{315} 20.5{210}/30.8{315} 20.5{210}/30.8{315}
導水パイプ規格 STPG SCH80以上 STPG SCH80以上 STPG SCH80以上 STPG SCH80以上
燃料タンク容量(L) 200 200 400 350
燃料消費量(標準)(L/h) 21 31 68 45
ポンプ型式 三連プランジャーポンプ PP-325 三連プランジャーポンプ 三連プランジャーポンプ 120100 三連プランジャーポンプ
プランジャー潤滑方式 オイルフォグ式自動給油(作動油#32) オートグリスター式自動給油式(グリス#0~1) オートグリスター式自動給油式(グリス#0~1) オートグリスター式自動給油式(グリス#0~1)
エンジン型式 FE6T04 BB-6BG1T PF6TA14 6WG1
外形寸法(mm) 3,500×1,400×1,500 3,300×1,450×1,550 5,000×1,500×2,000 4,500×1,900×1,950
乾燥質量 (kg) 3,400 3,500 9,000 9,200
排ガス対策
運転操作・圧力流量調整 本体及びリモコンBOXによる押しボタン設定 本体による押しボタン/リモコンBOXによるトグルスイッチ設定 本体及びリモコンBOXによる押しボタン設定 本体による押しボタン/リモコンBOXによるトグルスイッチ設定

販売品

・高圧ニップル(各種サイズ)

組み合わせ品

●ジェットカッター用高圧ホース
・商品コード:ZAG 25000(代表管理番号:00815、口径:1吋、長さ:20m)
・商品コード:ZAG 38000(代表管理番号:00817、口径:1½吋、長さ:20m)
