発電機

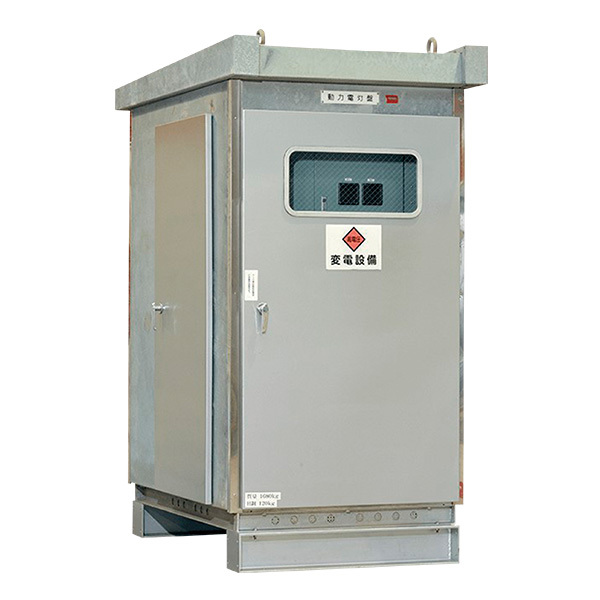

標準灯動キュービクル

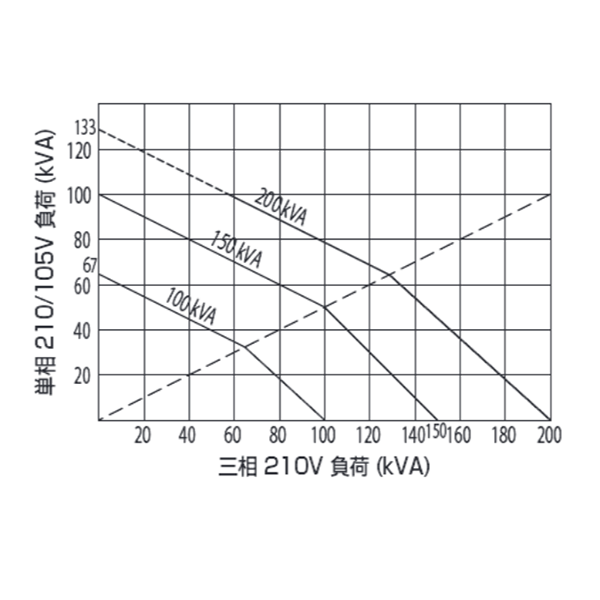

負荷分担曲線（三菱電機製 参考資料）

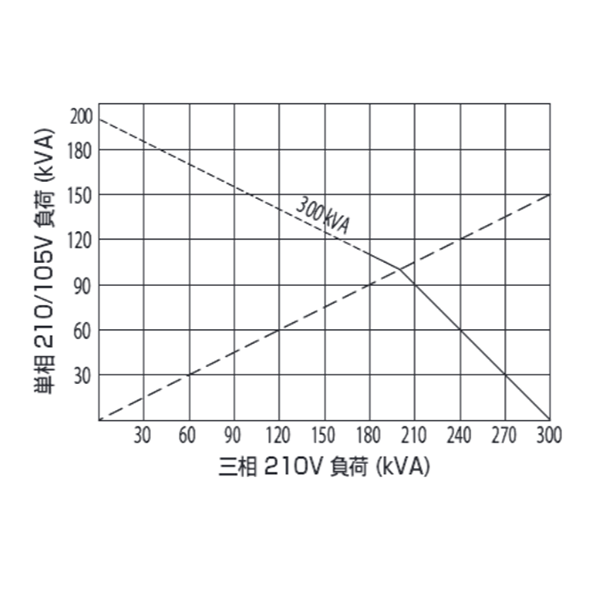

負荷分担曲線（三菱電機製 参考資料）
●設置スペースをコンパクトにした屋外用キュービクルです。
●1台のトランスで動力＋電灯両方の負荷に電力供給が可能です。
●仕様を固定する事により短納期での出荷が可能です。
●1台のトランスで動力＋電灯両方の負荷に電力供給が可能です。
●仕様を固定する事により短納期での出荷が可能です。
| 商品コード | ||||
|---|---|---|---|---|
| 1次電圧（V） | 6750-6600-6450-6300-6150 | 6750-6600-6450-6300-6150 | 6750-6600-6450-6300-6150 | 6750-6600-6450-6300-6150 |
| 2次電圧（V） | 210（三相3線式）/210-105（単相3線式） | 210（三相3線式）/210-105（単相3線式） | 210（三相3線式）/210-105（単相3線式） | 210（三相3線式）/210-105（単相3線式） |
| 変圧器 | 油入自冷式・屋外用変圧器 | 油入自冷式・屋外用変圧器 | 油入自冷式・屋外用変圧器 | 油入自冷式・屋外用変圧器 |
| 容量（kVA） | 100 | 150 | 200 | 300 |
| 動力回路 組込内容 | ELB3P 225AT | ELB3P 400AT | ELB3P 400AT | ELB3P 400AT |
| 動力回路 台数（台） | 2 | 2 | 2 | 2 |
| 電灯回路 組込内容 | ELB3P 225AT | ELB3P 225AT | ELB3P 400AT | ELB3P 400AT |
| 電灯回路 台数（台） | 2 | 2 | 2 | 2 |
| 寸法 全長L（mm） | 1,800 | 1,800 | 1,800 | 1,800 |
| 寸法 全幅W（mm） | 900 | 1,200 | 1,200 | 1,200 |
| 寸法 全高H（mm） | 2,450 | 2,450 | 2,450 | 2,450 |
| 質量（kg） | 1,500 | 1,700 | 1,800 | 2,000 |
※トランスメーカー、年式により、寸法、質量及び負荷分担曲線などは若干異なることがございます。
▲センター取扱いの為、センターからの発送となります。
▲センター取扱いの為、センターからの発送となります。
