タンク

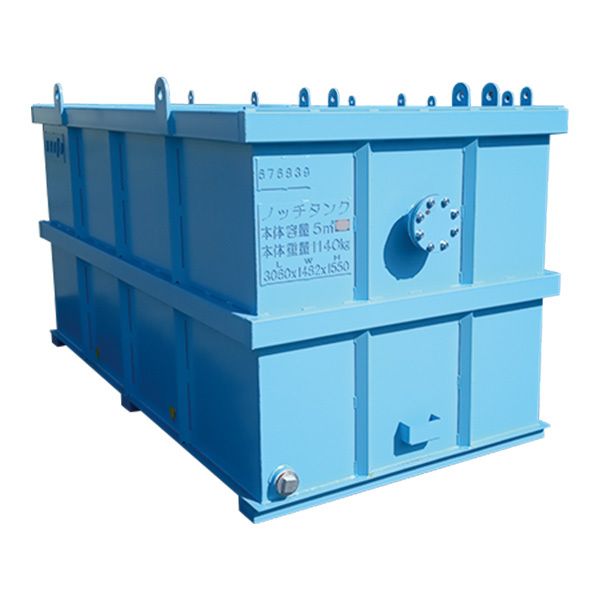

水タンク／ノッチタンク
寸法図（水タンク）
寸法図（ノッチタンク）

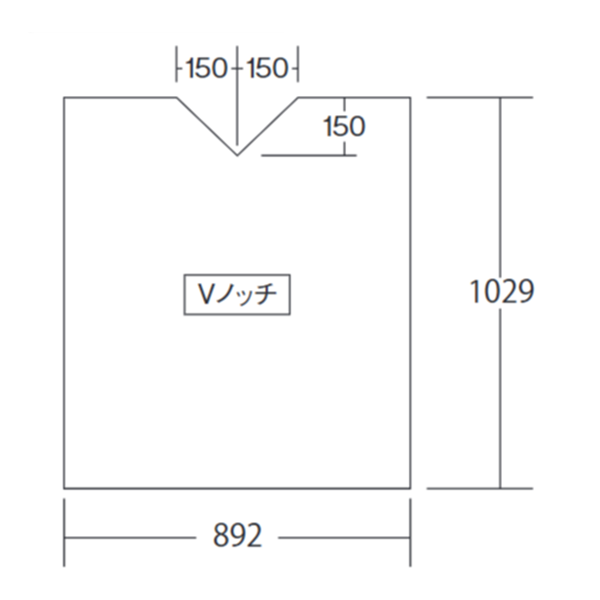

Vノッチ拡大図（ZZE 0201A）
| 商品コード 水タンク | ZZE 0100A | ZZE 0200A | ZZE 0300A | ZZE 0500A | ZZE 1000A | ZZE 2000A |
|---|---|---|---|---|---|---|
| 商品コード ノッチタンク | ZZE 0101A | ZZE 0201A | ZZE 0301A | ZZE 0501A | ZZE 1001A | ZZE 20010 |
| 容量（m3） | 1 | 2 | 3 | 5 | 10 | 20 |
| 寸法 全長L（内寸）（mm） | 1,590（1,300） | 2,130（1,840） | 2,490（2,200） | 3,060（2,770） | 3,990（3,588） | 5,400（4,988） |
| 寸法 全幅W（内寸）（mm） | 818（682） | 1,028（892） | 1,252（1,108） | 1,482（1,338） | 1,982（1,788） | 2,282（1,988） |
| 寸法 全高H（内寸）（mm） | 1,330（1,159） | 1,400（1,229） | 1,480（1,289） | 1,550（1,359） | 1,791（1,600） | 2,191（2,000） |
| 寸法 標準フランジ 入口・出口（B） | JIS 10K 3B | JIS 10K 4B | JIS 10K 4B | JIS 10K 4B | JIS 10K 6B | JIS 10K 8B |
| 寸法 対応タケノコサイズ（吋） | 2・3・4※ | 2・3・4・6※ | 2・3・4・6※ | 2・3・4・6※ | 2※・3・4・6・8※ | 2※・3※・4・6・8 |
| 寸法 標準フランジ ドレン（B） | 3B | 3B | 3B | 3B | 3B | 3B |
| 寸法 Vノッチ（ノッチタンクのみ）幅×高さ（mm） | 200×100 | 300×150 | 300×150 | 300×150 | 400×200 | 500×250 |
| 質量 水タンク（kg） | 350 | 520 | 750 | 1,000 | 1,595 | 2,825 |
| 質量 ノッチタンク（kg） | 410 | 605 | 860 | 1,140 | 1,822 | 3,075 |
※対応タケノコサイズ部分で※印がついているものは製作物に付き有償となります。
注）タンクに水を入れての吊上げはできません。
注）掲載している寸法は代表的寸法です。実際に納入される寸法と異なる場合がございますので、営業所までご確認ください。
注）全長Lは両側フランジ間の長さです。
注）タンクに水を入れての吊上げはできません。
注）掲載している寸法は代表的寸法です。実際に納入される寸法と異なる場合がございますので、営業所までご確認ください。
注）全長Lは両側フランジ間の長さです。
■直角三角堰流量表
| 堰高（mm） | 30 | 40 | 50 | 60 | 70 | 80 | 90 | 100 | 150 | 200 | 250 |
|---|---|---|---|---|---|---|---|---|---|---|---|
| 流量（m3/min） | 0.013 | 0.027 | 0.047 | 0.074 | 0.109 | 0.152 | 0.205 | 0.266 | 0.734 | 1.507 | 2.633 |
