小型揚重機

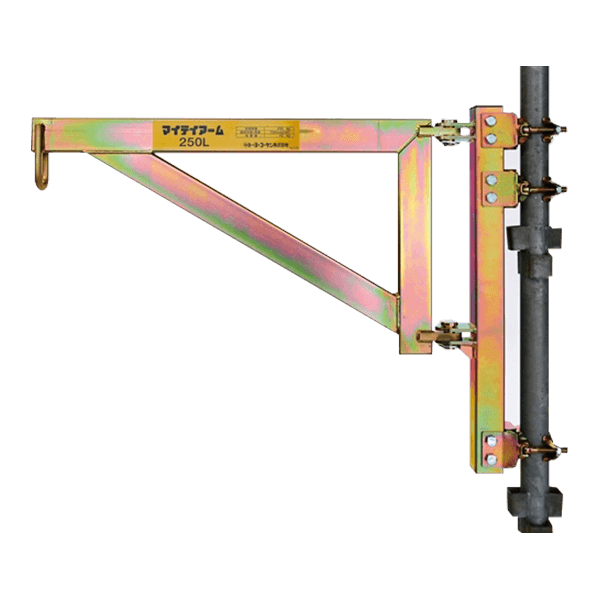

ベビーホイスト用アーム

●ベビーホイストとの組合せによって、簡易クレーンとしてご使用ください（能力250kg以下での使用）。
●単管パイプ（φ48.6）に装着してご使用ください。

商品コード	DAF 23000
代表管理番号	007975
メーカー	トーヨーコーケン
型式	250L
定格荷重（kg）	250
旋回半径（mm）	700
旋回角度（度）	200
適合パイプ径	φ42.7/φ48.6
適用ホイスト	BH-N320、BH-N420、BH-N430、BH-N820、BH-N830、BH-N930、BH-N950
質量（kg）	10

注）パイプφ42.7またはφ48.6を使用したパイプ足場への取り付け以外では使用しないでください。
注）ベビーホイスト用アームを取り付けようとするパイプ足場には負荷による曲げモーメント（最大2.74kN・m｛280kgf・m｝）がかかります。十分な強度であることを確認してください。
注）アームは旋回するので、旋回範囲240度に対して取り付け足場の強度を確認してください。
注）取り付けクランプ（3箇所）の締付けナット（M10）は3.43kN・cm｛350kgf・cm｝のトルクで足場パイプ（φ42.7またはφ48.6）に締付けてください。
▲センター取扱いの為、センターからの配送となります。
