「3D」ミストファンのご紹介

風速可変自動化・仰角自動変動を搭載した、3Dミストファンのご紹介です。

機能・特徴

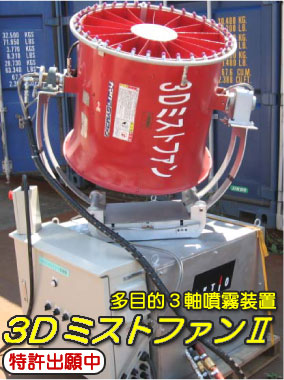

3Dミストファン

●多目的3 軸噴霧装置(特許出願中)
●縦旋回(自動) Ⅱ型は自動可変速
●横旋回(手動)
●仰角変更(手動 Ⅱ型は自動制御)
●仰角自動制御による自動噴霧範囲拡大
●噴霧量変更(ノズル選択) 毎分1.3L~11.3L
●ポンプ吐出量変更可能(インバータ)
●給水方法変更(外部タンク式)
●電源AC200V3 相 (50/60Hz 兼用)
●ファン出力 0.75KW 風量~240m3/min
●ポンプ出力 ~最大3.7KW
●縦旋回モータ 100W
●電源容量 10~15KVA

用途

□水平位置から垂直方向への広範囲噴霧
□トンネル2 次覆工コンクリートの半自動加湿
□広範囲のクールダウン(最大半径20m)
□イベントでのデモンストレーションなど

ページ先頭へ戻る

使用例

トンネル内噴霧状況
内壁湿潤状況(2往復)
▲右壁面に湿潤跡が確認できる ▲毎分11.3L での噴霧状況

新幹線トンネル内の2 次覆工コンクリート養生での使用時写真。車両に電源、水タンクと共
に積載し、トンネル片側通路部分から上部、反対側壁面への噴霧状況。

●噴霧しながら移動する事で、坑内の巻上げ粉塵対策もできる。

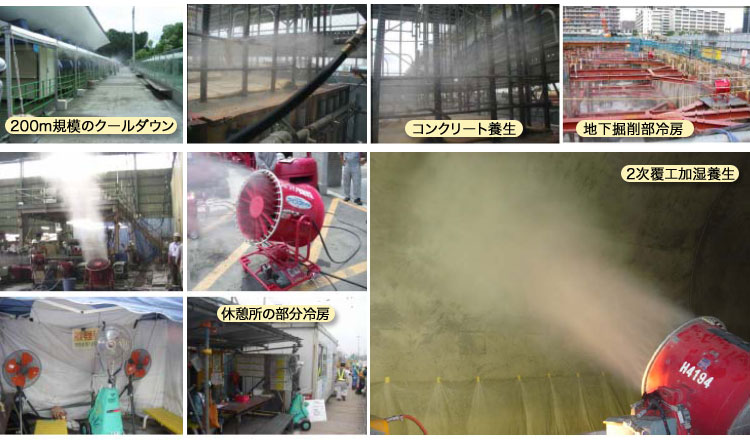

▼ミストは様々な環境で使用されています。

使用例

ページ先頭へ戻る

資料

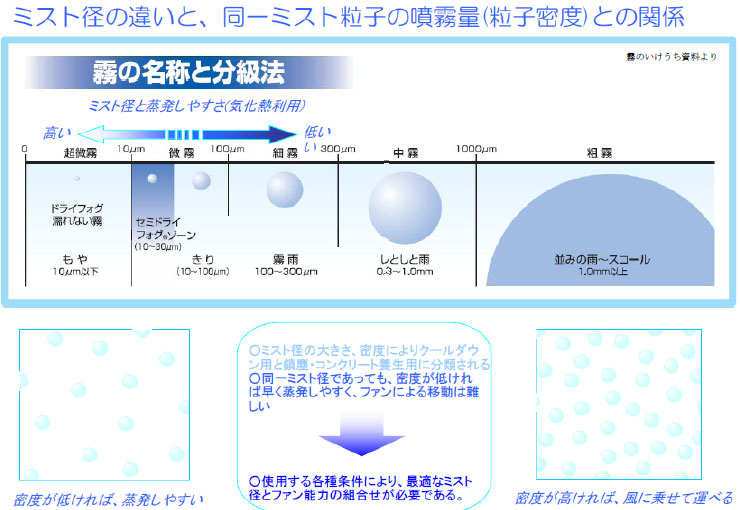

ミスト径の違いと、同一ミスト粒子の噴霧量(粒子密度)との関係

●3D ミストファンは予告なく仕様を変更する場合があります。 特許出願番号 特願 2010 年第081312 号

ページ先頭へ戻る

お問い合わせ

3DミストファンⅡに関するお問い合わせ、レンタルのお申し込みは、最寄りの営業所までご連絡ください。
