トップ 商品案内 荷役・揚重機械 タワークレーン(40t・m以下)

タワークレーン

タワークレーン(40t・m以下)

(JCL055SK)
(OTS-50NL)
←
→

アイコンについて

作業資格

  • 特教
特別教育 特別教育の修了が必要、または技能講習の修了が必要
技能講習 技能講習の修了が必要
資格・運転免許 作業又は行動を走行する場合には免許が必要

法定点検

  • 定自
定期自主検査
  • 特自検
特定自主検査 特定自主検査の対象機種
  • 車検
自動車検査制度の検査及び定期点検 自動車検査制度の検査及び定期点検の対象
  • 電防
電撃防止装置の定期点検 電撃防止装置の定期点検
  • 揚検
揚重機検査 揚重機検査(3t以上)

スペック

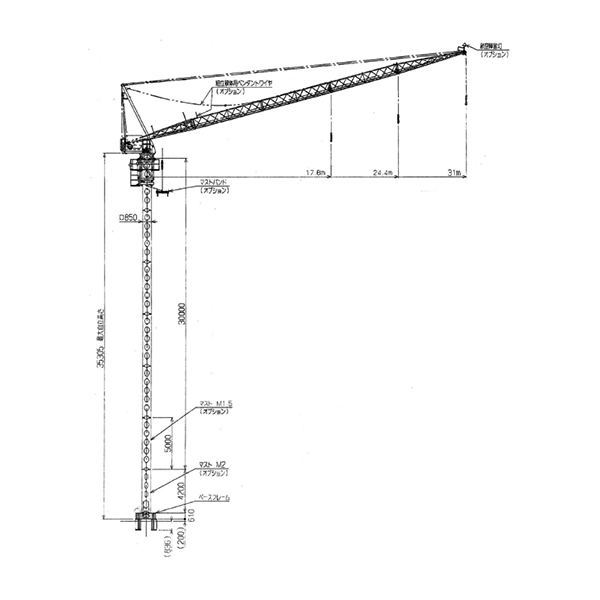

■JCL055SK

商品コード  DL1 05500 DL1 05500 DL1 05500
型式  JCL055SK JCL055SK JCL055SK
ジブ呼び(m)  17.8 24.4 31
速度 巻上 低速[荷重](m/min) 5.0[2.8t以下] 5.0[2.8t以下] 5.0[2.8t以下]
速度 巻上 中速[荷重](m/min) 14.0[2.8t以下] 14.0[2.8t以下] 14.0[2.8t以下]
速度 巻上 高速[荷重](m/min) 28[2.8t以下]
49[1.2t以下]
28[2.8t以下]
49[1.2t以下]
28[2.8t以下]
49[1.2t以下]
速度 起伏(s) 120 118 116
速度 旋回(rpm) 0.5 0.5 0.5
電源(V)  三相 200/220 三相 200/220 三相 200/220
周波数(Hz)  50/60兼用 50/60兼用 50/60兼用
最大揚程(m)  110 105 100
最大自立高さ(m)  35.3 35.3 35.3
電動機 巻上 15.0kW 4P インバータ制御 15.0kW 4P インバータ制御 15.0kW 4P インバータ制御
電動機 起伏 6.3kW 4P 40%ED インバータ制御 6.3kW 4P 40%ED インバータ制御 6.3kW 4P 40%ED インバータ制御
電動機 旋回 2.2kW 4P 15%ED インバータ制御 2.2kW 4P 15%ED インバータ制御 2.2kW 4P 15%ED インバータ制御
電動機 昇降 3.7kW 4P 3.7kW 4P 3.7kW 4P

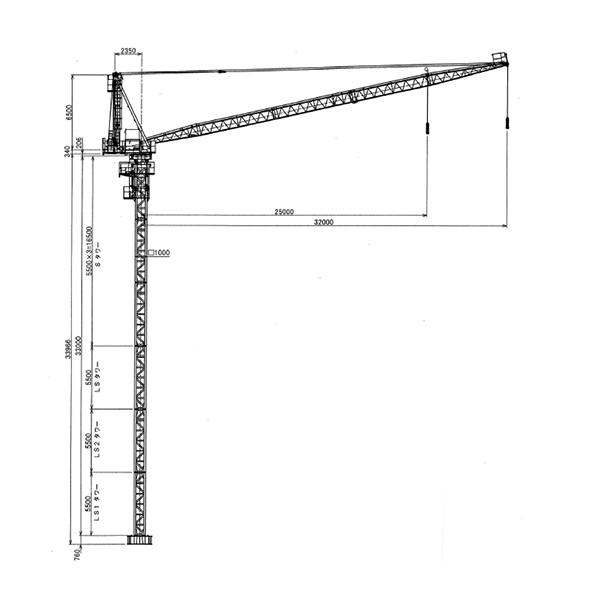

■OTS-50NL

※速度の()内は、60Hz時の数値を示しています。
※定格荷重線図の()内と破線は従来機OTS-50Nです。

商品コード  DL1 030CO DL1 030CO
型式  OTS-50NL OTS-50NL
ジブ呼び(m)  27 34
速度 巻上 低速[荷重](m/min) 45.0[1.4t以下] 45.0[1.4t以下]
速度 巻上 中速[荷重](m/min) 35.0[2.0t以下] 35.0[2.0t以下]
速度 巻上 高速[荷重](m/min) 27.0[2.8t未満] 27.0[2.8t未満]
速度 起伏(s) 120 120
速度 旋回(rpm) 0.55 0.55
速度 昇降(m/min) 0.65(0.78) 0.65(0.78)
電源(V)  三相 200/220 三相 200/220
周波数(Hz)  50/60兼用 50/60兼用
最大揚程(m)  107 100
電動機 巻上 15.0kW 4P CONT インバータ制御 15.0kW 4P CONT インバータ制御
電動機 起伏 8.6kW 4P 40%ED インバータ制御 8.6kW 4P 40%ED インバータ制御
電動機 旋回 3.7kW 4P CONT インバータ制御 3.7kW 4P CONT インバータ制御
電動機 昇降 3.7kW 4P CONT 3.7kW 4P CONT

■JCL

商品コード DL1 04000 DL1 04000 DL1 04000 DL1 04000 DL1 03000 DL1 03000 DL1 03000 DL1 02000 DL1 02000 DL1 02000 DL1 02000 DL1 01500
メーカー 北川鉄工所 北川鉄工所 北川鉄工所 北川鉄工所 北川鉄工所 北川鉄工所 北川鉄工所 北川鉄工所 北川鉄工所 北川鉄工所 北川鉄工所 北川鉄工所
型式 JCL-040H JCL-040H JCL-040H JCL-040H JCL-030 JCL-030 JCL-030 JCL022 JCL022 JCL021(高) JCL021(高) JCL015(高)
最大定格荷重(t) 2.7 2.7 2.7 2.7 2.8 2.8 2.8 1.8 1.8 1.0 1.0 1.0
ジブ呼び(m) 25 30 35 40 20 25 30 16 22 16 21 15
電源(V) 三相 200/220  三相 200/220  三相 200/220  三相 200/220  三相 200/220  三相 200/220  三相 200/220  三相 200/220  三相 200/220  三相 200/220  三相 200/220  三相 200/220
最大自立高さ(m) 41.7 41.7 41.7 41.7 30.8 30.8 30.8 30.5 30.5 26.7 26.7 26.5

補足画像

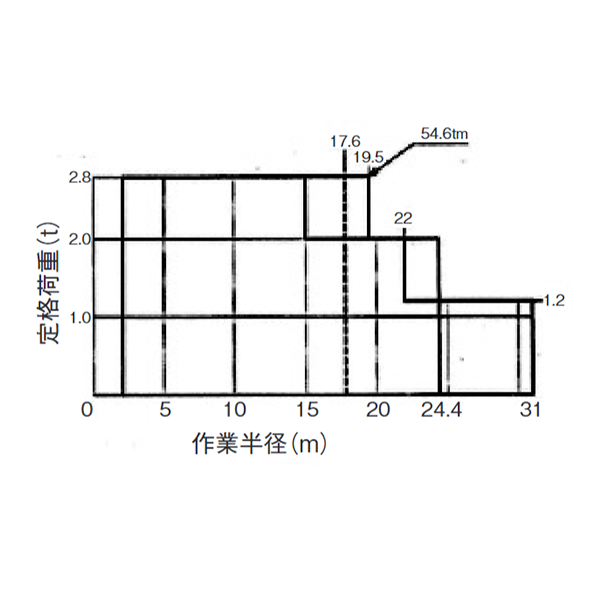

  • 定格荷重曲線(JCL055SK)

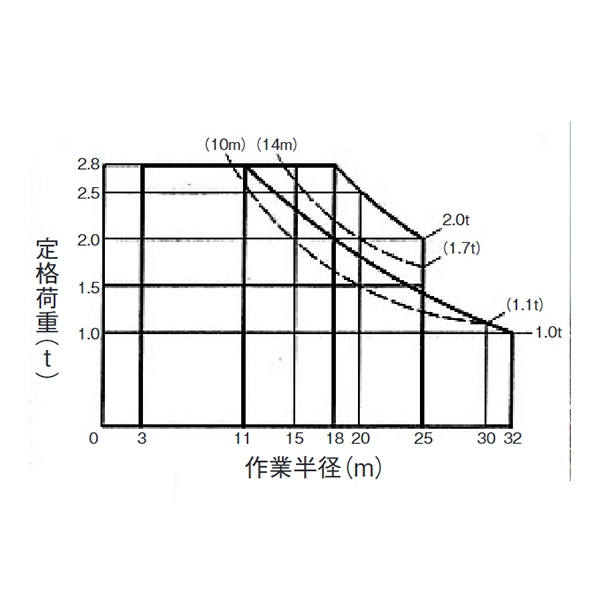

  • 定格荷重曲線(OTS-50NL)
